今天半導體產業的發展逐漸呈現出技術節點縮小、設計規模擴大、系統規模擴大等趨勢。 要想在半導體市場保持競爭力,需要面對從概念到設計、制造和部署的整個挑戰 IC 在生命周期中,一套能夠在芯片生命周期中提供全面可見性的解決方案勢在必行。
芯片采購網專注于整合國內外授權IC代理商現貨資源,芯片庫存實時查詢,行業價格合理,采購方便IC芯片,國內專業芯片采購平臺。
西門子提出了芯片生命周期解決方案 (silicon lifecycle solutions, SLS)。 SLS 建立了幫助半導體公司改進現有技術的整體方法,SLS 平臺可以從芯片和芯片生產的相關過程中收集數據,挖掘潛在數據,從而在所需的時間和地點提供可操作的信息:例如 DFT 技術可提高 IC 優化試驗效率,并實現診斷驅動的良率分析 (Diagnosis Driven Yield Analysis);SLS 在此基礎上,解決方案得到了進一步的利用 DFT 邏輯監控和評估電路行為,并收集饋入fab-to-field優化循環數據。
SLS 另一個關鍵部件是嵌入式功能監控器。它們收集可管理形式的相關數據,必要時制定和實施局部響應:例如,關鍵汽車安全設備中使用的半導體必須保證可靠性、安全性和安全性,不受網絡攻擊的影響。 SLS 作為一個框架,它可以在汽車中使用 SoC 監控和評估整個壽命期。

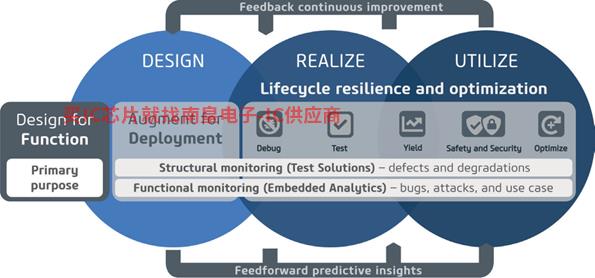

芯片生命周期管理元素
SLS 它涵蓋了傳統的半導體價值鏈-設計、制造、測試和bring-up。同時,它也深入到設備的部署階段:提供信息,方便客戶更容易地將設計引入設備,推出最終產品,支持持續的現場監控,實現現場預防性維護,確保設備在現場升級后繼續保持高性能。它向設備制造商提供信息 OEM 客戶和最終用戶將現場信息反饋給半導體概念和生產過程。
要發揮 SLS 優要兩個基本要素:
· 半導體架構師需要納入設計增強(design augmentations),用于從芯片中收集數據,促進其他工藝的發展。
· SLS 半導體需要多方合作 IP 提供商、芯片開發商、制造設施OEM、整合服務公司、數據庫和分析提供商。
在工藝的前端中,電影中的數據源包括 DFT 邏輯、參數監視器和功能監視器。所有傳感器、監視器和 DFT 邏輯會產生大量的數據——即使有出色的分析能力,也會不知所措。Samtec代理監控基礎設施充分考慮了這一點。它使用可在運行過程中配置的監控器,只收集感興趣的數據,結合數據壓縮技術,并將數據納入快速外部連接,將數據轉移到片外。
作為完整 SLS 下圖顯示了涵蓋整個半導體價值鏈的平臺示例 Siemens EDA工具組合。

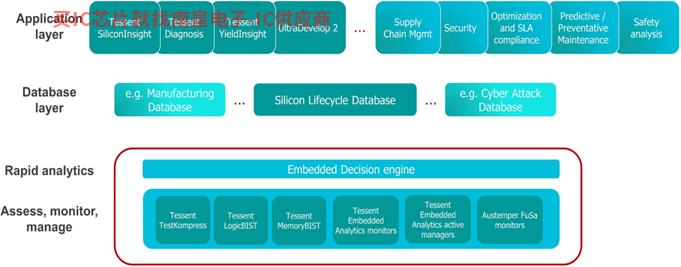

圖1: Siemens EDA Tessent 芯片生命周期解決方案平臺的高層概念圖
該平臺有四個不同的階層:
評估、監控和管理:這一層包構成 SLS 基于平臺的傳感器和監視器,收集生命周期各階段可用的系統相關數據。用于識別結構缺陷和退化 DFT 用于觀察芯片子系統與芯片與嵌入式軟件交互的邏輯和功能監視器(嵌入式分析)。這些功能可以幫助設計師智能地監控、理解和控制任何電影結構的活動,包括定制邏輯、連接和 CPU 核心,然后全面了解芯片系統,提供智能數據篩選和實時線速操作。
快速分析:該層是一種低延遲響應的嵌入式?jīng)Q策引擎,用于在很短的時間內檢測、認知和響應威脅。在一些最終應用程序中,快速響應時間非常重要,特別是安全、安全和隱私問題,如交通或數據中心。例如,在自動駕駛汽車應用程序中,系統可以檢測攝像頭饋入的卡頓像素,并允許主 CPU 決定采取什么行動。
數據庫層:在不同的生命周期階段,第三層包含的應用程序通過電影監控收集和存儲 IP大量生成的數據。這涉及到來自多個供應商和來源的數據——從設計到制造、運營甚至淘汰。基于這種理解,開放 API、成功的關鍵因素是合作伙伴關系、聯盟能力和參與相關標準組織。
應用程序?qū)樱?/b>許多應用程序可以通過使用芯片系統的數據來啟用或增強。例如,用于分析和測試故障診斷和根本原因bring-up、在硬件加速模擬和調通過程中,調試和芯片特征提取以及全系統調試的應用程序。
半導體的新趨勢帶來了新的挑戰和創新的解決方案。下一代 SoC 面向可靠性高、性能高、安全性高的電子系統。西門子產品生命周期管理 (PLM)解決方案涵蓋了從設計、實現、部署和現場服務到報廢活動(如最終處置)的整個生命周期。 如今,為這些電子產品供電 IC 芯片生命周期管理也采用了同級別的審查(STS)解決方案是該實踐的代表,包括功能、結構和參數監控、硬件和軟件分析(電影和云),致力于開發開放界面,加強合作伙伴關系、聯盟能力,參與適當標準的制定,將產品生命周期管理應用于半導體價值鏈,并將其與生態系統相結合,賦予半導體產業新的增長動力和創新價值。
