磁共振成像是利用磁場和射頻脈沖進行的對人體無害的特殊檢查，廣泛應用于醫療行業。

需要一個非常復雜的磁共振成像系統來完成磁共振掃描并獲得圖像，該系統主要由Spansion代理由磁體系統、射頻系統、梯度系統、接收線圈等計算機輔助系統組成。射頻系統主要由射頻線圈、射頻發生器和射頻放大器組成，其主要功能是發射能夠刺激成像區域的射頻脈沖。梯度切換率Slew Rate它是描述梯度場變化速度的指標，表示梯度場在單位時間內的強變化。它的單位是mT/m/s，它還反映了梯度場從0到最大值的爬升速度。梯度切換率越高，達到最大梯度場強所需的爬升時間越短，梯度占用的時間窗越小。此外，梯度線性度也很重要，它代表了梯度的線性情況。梯度線性部分越大，成像最大FOV越大；超過梯度線性部分，梯度變得不均勻，圖像可能變形或扭曲。

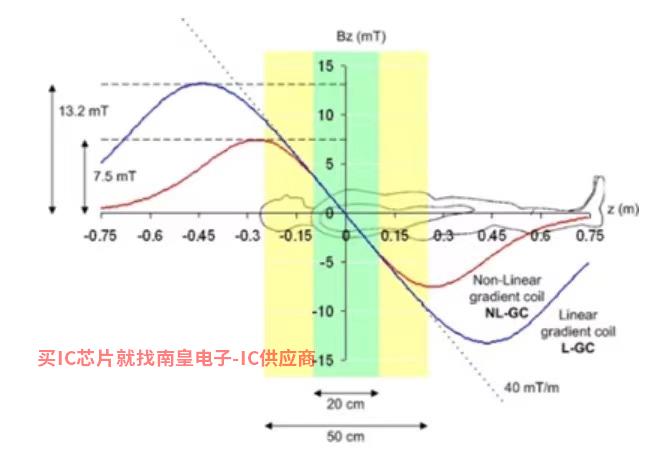

梯度線性度越好，成像掃描就越好FOV越大

通過與客戶的技術溝通，我們了解到客戶非常關注任何函數的上升時間和采樣率。上升時間越快，發射器的視頻脈沖控制越準確，采樣率越高，梯度系統的梯度場越均勻，最終圖像效果越好，AFG31000系列特色手繪編輯功能還可以快速編輯問題信號對磁體系統的抗干擾和抗噪聲能力。

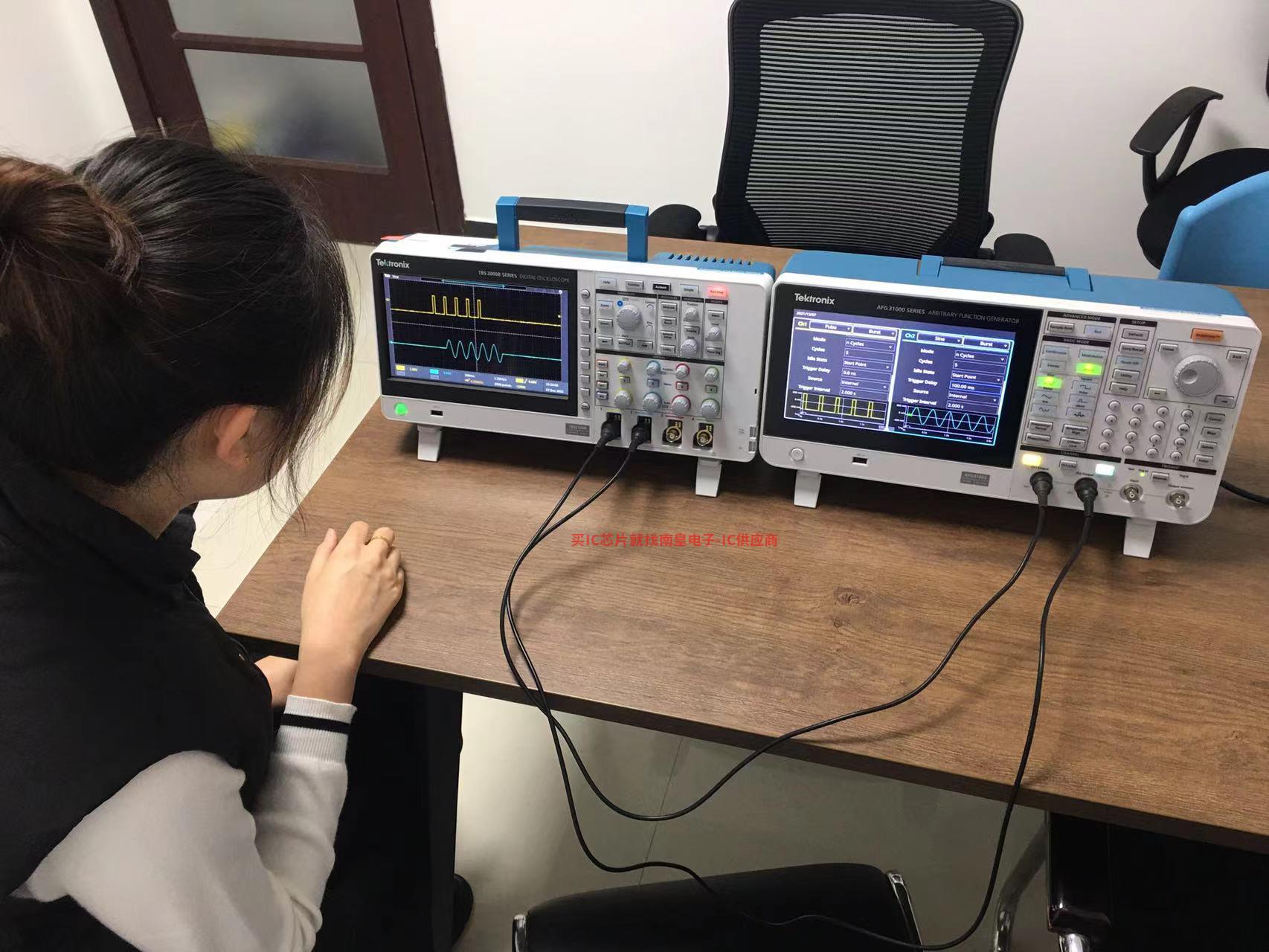

針對上述測試問題，我們為客戶提供了TBS2204B示波器 AFG31052函數發生器，并為他們提供現場演示。

發射器線圈的控制需要函數發生器輸出兩個脈沖信號，第一個連續模式是BURST模式，輸出單個脈沖信號，第二路輸出也改為BURST該模式并輸出N個周期數可調的正弦信號。正弦信號延遲脈沖信號一定時間，使用AFG31000雙通道同步操作按鈕，可先準確同步，再準確設置延遲參數，成功輸出客戶想要的兩個控制信號，時間精度很高，客戶很滿意。

擴展應用：AFG31000函數發生器 還可用于電源功率測試、嵌入式系統測試、換能器應用、電路研發和維護測試等。

結論：磁共振成像試驗要求

1.雙通道函數發生器可準確同步或實驗操作；

2.信號可以很容易地實現BURST周期數、延遲和觸發間隔設置在模式下；

3.控制信號、毛刺或噪聲的抗擾和抗噪聲試驗具有手繪功能；

函數發生器具有極短的上升時間、高采樣率和高記錄長度。

5.具有兩個通道的自動疊加輸出功能

輸入輸出阻抗匹配可調，與用戶信號源和負載(阻性、容性、感性負載)完美匹配，

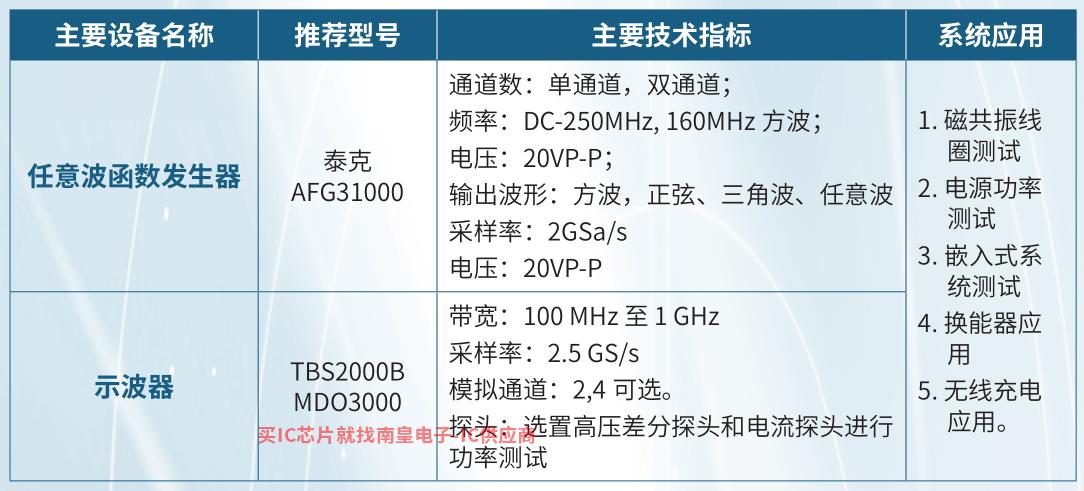

參考系統配置：
