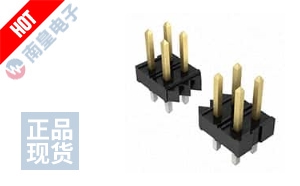

產品參考圖片
- 制造廠商：Molex（莫仕）
- 類別封裝：矩形連接器 - 針座，公插針，間距-配接：0.079（2.00mm）
- 技術參數：CONN HEADER VERT 32POS 2MM
- 豐富的Molex公司產品，Molex芯片采購平臺
- 提供當日發貨、嚴格的質量標準，滿足您的目標價格
點擊下圖下載技術文檔
0877583217 技術參數詳情：
- 制造商產品型號：0877583217
- 制造商：Molex（莫仕）
- 描述：CONN HEADER VERT 32POS 2MM
- 產品系列：矩形連接器 - 針座，公插針
- 包裝：托盤
- 系列：Milli-Grid 87758
- 零件狀態：有源
- 連接器類型：針座，分離式
- 觸頭類型：公形引腳
- 間距-配接：0.079（2.00mm）
- 針位數：32
- 排數：2
- 排距-配接：0.079（2.00mm）
- 加載的針位數：所有
- 樣式：板至板或電纜
- 護罩：無罩
- 安裝類型：通孔
- 端接：焊接
- 緊固類型：推挽式
- 接觸長度?-配接：0.157（4.00mm）
- 接觸長度-柱：0.102（2.60mm）
- 總體接觸長度：0.319（8.10mm）
- 絕緣高度：0.059（1.50mm）
- 觸頭形狀：方形
- 觸頭表面處理-配接：鍍金
- 觸頭表面處理厚度-配接：30.0μin（0.76μm）
- 觸頭表面處理-柱：錫
- 觸頭材料：磷青銅
- 0877583217優勢代理貨源，國內領先的Molex芯片采購服務平臺。
