致力于亞太地區市場的領先半導體元器件經銷商大聯大控股近日宣布，其品佳推出了基于微芯技術的產品（Microchip）dsPIC33CK256MP506芯片的4KW圖騰柱PFC數字電源方案。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

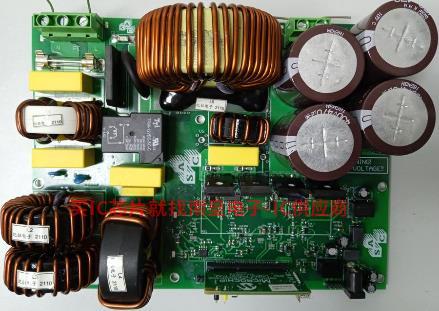

基于圖1-大聯大品佳Microchip產品的4KW圖騰柱PFC數字電源方案的顯示板圖

近年來，在電力研發領域，無橋PFC它以其獨特的優勢得到了廣泛的應用。而作為無橋PFC圖騰柱的一種形式PFC由于可以消除二極管的損失，設計成為效率最高的PFC電路。并且隨著GaN功率開關設備的出現使圖騰柱無橋PFC打破了只能滿足中小功率電源設計的限制，不僅可以工作DCM模式，也可以工作CCM該模式進一步提高了電源的轉換效率。對此，大聯大品佳基于此Microchip dsPIC33CK256MP506芯片推出了4KW圖騰柱PFC適用于高功率密度、高效率的電源設計。

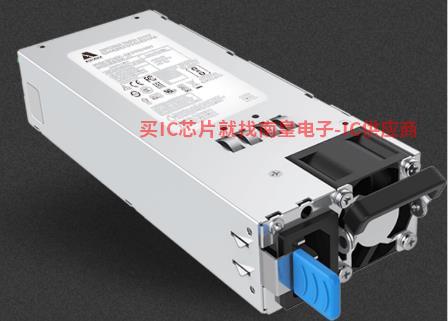

大聯大品佳基于圖2-大聯大品佳Microchip產品的4KW圖騰柱PFC數字電源方案的場景應用圖

微芯科技（Microchip）是著名的微控制器，混合信號，模擬和Flash-IP解決方案供應商致力于通過自己的產品和解決方案縮短客戶的研發時間和上市周期，為世界上成千上萬的客戶應用提供低風險、低成本的成熟技術。本方案采用dsPIC33CK256MP506是Microchip其高性能數字處理控制器，其內部集成的數字電源專用零極點補償算法函數，可用于PFC補償電壓電流環，節省了許多外圍補償器件，節省了系統設計成本。

此外，本PFC方案可以交錯并聯，可以有效減少PFC變換器的功率密度給電路帶來了許多優點：首先，該方法可以減少輸入電流紋波，這意味著它可以減少前端EMI部分中差模電感體積。二是減少輸出電流紋波，達到降低母線電容量、延長母線電容壽命的目的。同時，交錯并聯也可以減少PFC降低開關設備的平均電流應力。通過一定的相位管理，這種方法也可以提高輕載PFC電路效率。

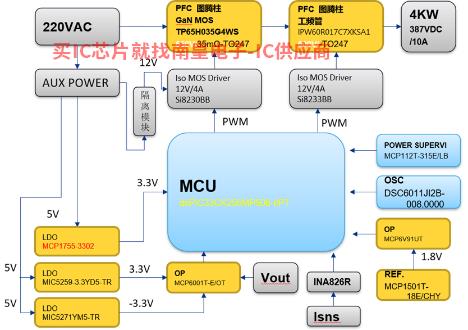

大聯大品佳基于圖3-大聯大品佳Microchip產品的4KW圖騰柱PFC數字電源方案的方塊圖

PFC電路顯著改善了電源模塊TSequansCommunications代理HD、PF其他指標提高了電網供電質量，是中大功率電源不可或缺的關鍵電路。未來，隨著行業的發展，高效、高功率、小規模的電力設計必將成為《紐約時報》的趨勢，其中大聯大品Microchip聯手打造4KW圖騰柱PFC數字電源方案可以幫助制造商積極響應趨勢，在激烈的市場環境中抓住機遇。

核心技術優勢：

● 控制靈活的環路補償算法：

主控制器Microchip DSP dsPIC33CK256MP506內部集成的數字電源專用零極點補償算法函數PFC補償計算電壓電流環。

● 高速DSP運算：

Microchip高性能數字電源專用控制器DSP工作頻率為100MHz，單指令周期運行。

● 電流連續模式控制CCM：

有利于改進PFC值。

● 高分辨率PWM驅動：

PWM分辨率為250ps，開關頻率選擇66KHz，以適當?shù)拈_關頻率提高電源轉換效率，確保良好EMI特性。

● 專用ADC內核與共享ADC模塊：

ADC轉換延時僅285ns。

● 采用GaN管道提高轉換效率：

氮化鎵高頻無橋PFC之后體積大大降低，成本更有優勢，大大降低CCM反向恢復模式下的損失，大大提高了效率。

● 平滑過零尖峰處理：

利用DSP控制零點正負半周切換時PWM啟停時，過零點提前關閉，過零點延遲開啟。

● 支持USB通訊：

使用Microchip MCP2221，可通過USB在線升級通信和數據通信。

● MPLAB X IDE圖形配置：

通過MPLAB X IDE的MCC插件，通過圖形配置生成各種外部模塊的初始代碼和底部驅動，可以大大降低軟件開發的難度，減輕工程師的開發負擔。傳統的應用程序可以完成開發，而無需查看寄存器的定義。

方案規格：

● 輸入電壓：AC 85V~270V；

● 最大功率：4KW；

● 輸入電流：18A；

● 輸出電壓：387VDC /- 5Vdc；

● PWM頻率：66KHz；

● 轉換效率：99%短時過載：19.8A（rms）（2200W at 115Vac，4400W at 230Vac）；

● USB在線升級:支持(使用)MCC生成代碼)；

● 環境溫度：小于50℃。
