基于大聯大解鼎集團的推出Richtek產品的65W Type-C PD快充方案
(2025年6月28日更新)

2022年7月14日,致力于亞太市場的領先半導體元器件經銷商大聯大控股宣布推出基于立凱科技的解決方案(Richtek)RT7757 RT7220D RT7202KLA芯片的65W Type-C PD快充方案。

芯片采購網專注于整合國內外授權IC代理商現貨資源,芯片庫存實時查詢,行業價格合理,采購方便IC芯片,國內專業芯片采購平臺

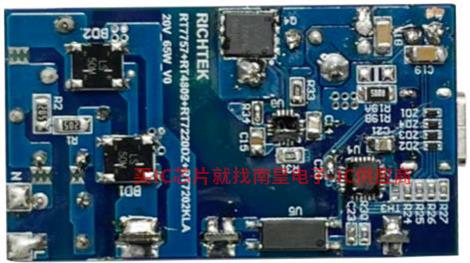

圖1-大聯大解鼎基于圖1-Richtek產品的65W Type-C PD快速充電方案顯示板圖

在移動設備的設計中,Type-C界面在數據線統一、數據傳輸等方面具有顯著優勢,逐漸成為設計的主流。而且隨著移動設備智能化水平的不斷提高,移動設備對大功率快充的需求也在上升。在這種背景下,各種手機和PC廠家紛紛推出支持PD快充的Type-C充電器滿足市場需求。然而,因為市場PD充電器規格不同,內部方案也不同。為了為制造商提供全套的快速充電方案,加快產品設計,大聯大基于Richtek RT7757 RT7220D RT7202KLA芯片推出了65W Type-C PD快充方案。


圖2-大聯大解鼎基于圖2-Richtek產品的65W Type-C PD快速充電方案的場景應用圖

立锜科技(Richtek)是先進的模擬IC設計公司擁有豐富全面的設備,可為電源廠商提供全套快速充電解決方案。本方案便由Richtek支持零電壓切換(ZVS)的PWM控制器RT7757同步整流器RT7220D還有可編程控制器RT7202KLA組成。其中,RT7202KLA它是一種可編程控制器,包括反饋補償和內部穩壓器MCU可通過CC1/CC2/D /D-接口處理各種協議。

此外,該控制器還用于快速充電系統的離線高功率密度AC/DC可通過轉換器設計轉換器I2C總線上的Master/Slave通信實現輸出功率的分配。此外,內置反饋補償功能不僅可以減少外部部件的數量,還可以提高瞬態響應能力。

圖3-大聯大解鼎基于圖3-Richtek產品的65W Type-C PD方塊圖快速充電方案

借助設備的卓越性能和公司的先進技術,該方案具有很高的集成度,由于采用次級ZVS控制技術、方案在功耗、效率和減少發熱方面都表現良好。在快速充電方面,該方案與市場上應用最廣泛的方案兼容QC4.0、PD3.0和最近流行的UFCS充電協議可實現100-240Vac全電壓跨境適配支持65W標準功率輸出可以輕松支持絕大多數Type-C電源筆記本電腦、手機等移動設備。

核心技術優勢:

? 方案工作頻率25KHz~130KHz;

? 兼容3~20V輸出;

? 擁有QR/CCM采用谷底開關技術SR ZVS控制;

? SR控制器高達200V耐壓;

? 支持各種主流快速充電協議,特別是UFCS;

? 它包含各種保護機制,特別是LPS;

? 高集成,低成本。

方案規格:

? 90Vac~264Vac輸入;

? 5V/3A,9V/3A,15V/3A,20V/3.25A輸出;

? DoE VI,6級能效;

? EMI 6dB余量;

? 支持PD3.0,QC4.Pulse代理0,UFCS等多種快充協議;

? 支持OCP,OVP,OTP,OPP,LPS各種保護機制。
