自廣電發布4K自超高清技術規劃和標準以來，許多制造商一直朝著4K領域邁進。12G-SDI今天和應用給人們帶來了新的視覺體驗。今天，我將使用佳能XF605攝像機和視晶無線4K超高清圖傳極光及ATOMOS SHOGUN7記錄監視器，體驗4K UHD超高清傳輸全過程。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

UHD設備準備

首先，從相機開始，實現4K流媒體直播需要攝像機支持4K視頻信號輸出符合中央廣播電視重臺4K超高清電視節目制播技術規范(暫行)的參數要求也要滿足HDR視頻直播的需求。

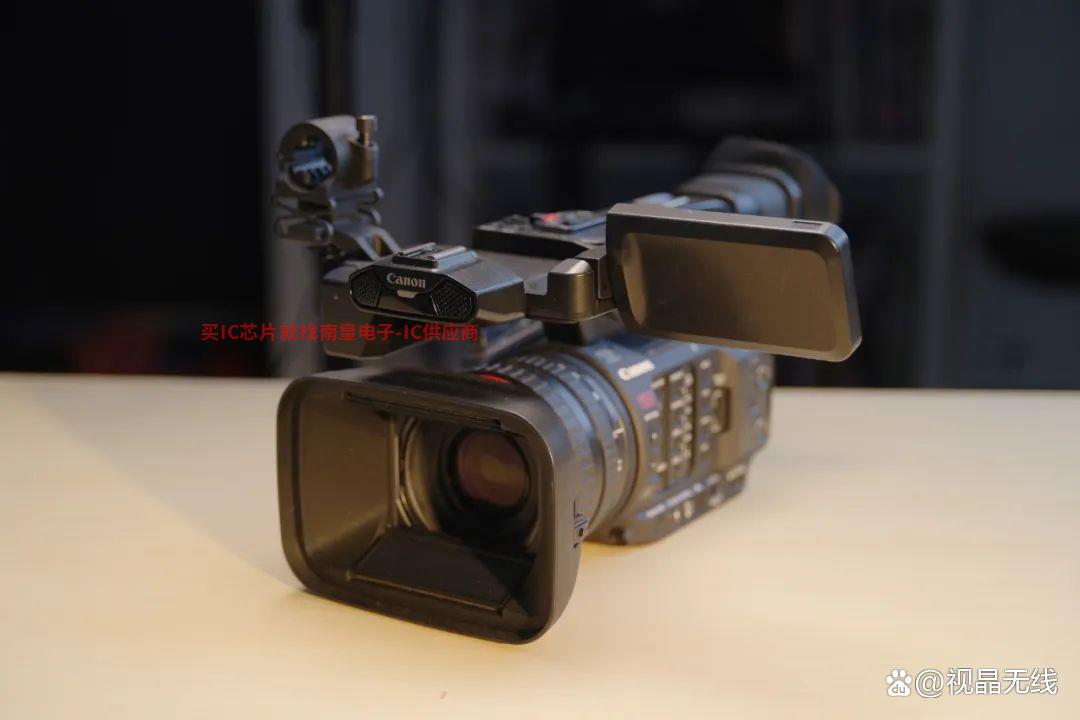

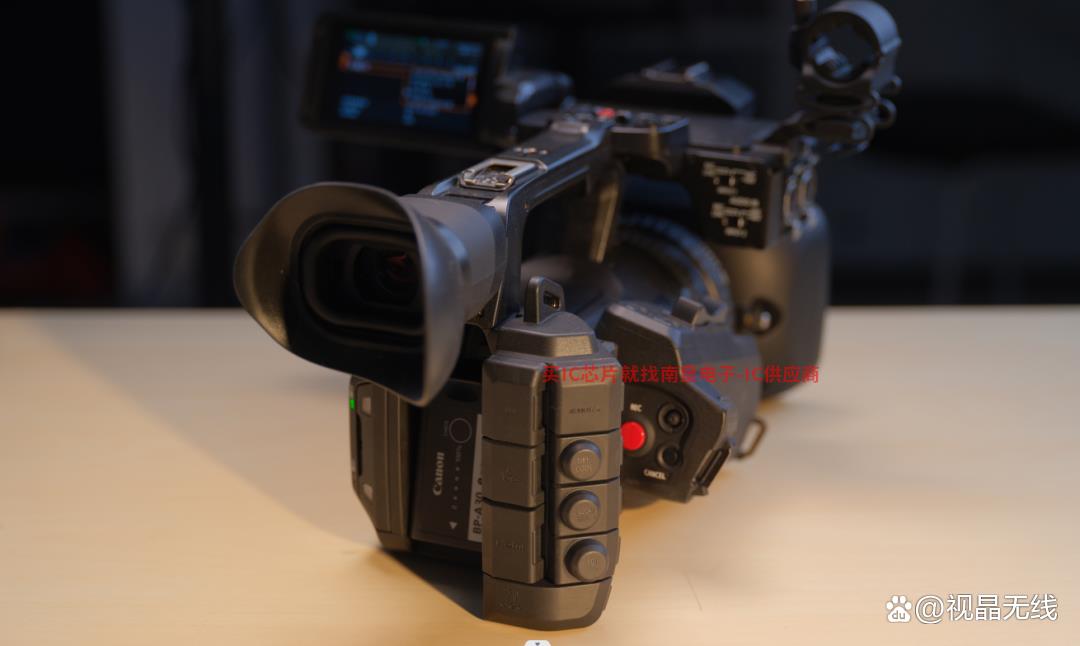

佳能XF605攝像機是機身緊湊、重量輕、機動性高的新一代4K專業攝像機與佳能專業攝像機旗艦機型相結合XF705和佳能電影攝影機Cinema EOS C70的優勢可廣泛應用于新聞報道、體育節目制作、現場直播等場合，也可用于高機動性紀錄片和采訪。

佳能XF605支持HLG/PQ兩種HDR格式。HLG曲線符合ITU-R BT.2100最新的HDR推薦操作規范，可拍攝和拍攝SDR高度兼容的圖像。HLG顏色可以設置為Vivid（相當于ITU-R BT.傳統顏色在2390標準中)或BT.2100（相當于BT.2390標準中的自然顏色)。

與此同時，XF605攝像機支持4K 60P/50P 4:2:2 10bit高畫質，提供一系列連接選項，可應用于各種拍攝環境。它支持12G-SDI和HDMI接口，可同步Genlock/Sync以及時間碼、內置無線網絡和以太網線接口，可以滿足各種網絡傳輸模式。現在我們已經支持4了K 59.94P HLG/PQ 如何實現標準攝像頭4？K將信號無線傳輸?shù)綄?dǎo)播臺或外部記錄設備？

就像作者買的ATOMOS SHOGUN如果使用7幕府將軍監視器，HDMI線或者SDI連接線也可以傳輸視頻信號。然而，在大型會議直播和運動會等場合，視頻信號不適合通過有線連接傳輸。HDMI在線傳輸距離有限的情況下，需要使用無線圖傳輸來實現視頻信號的實時傳輸。

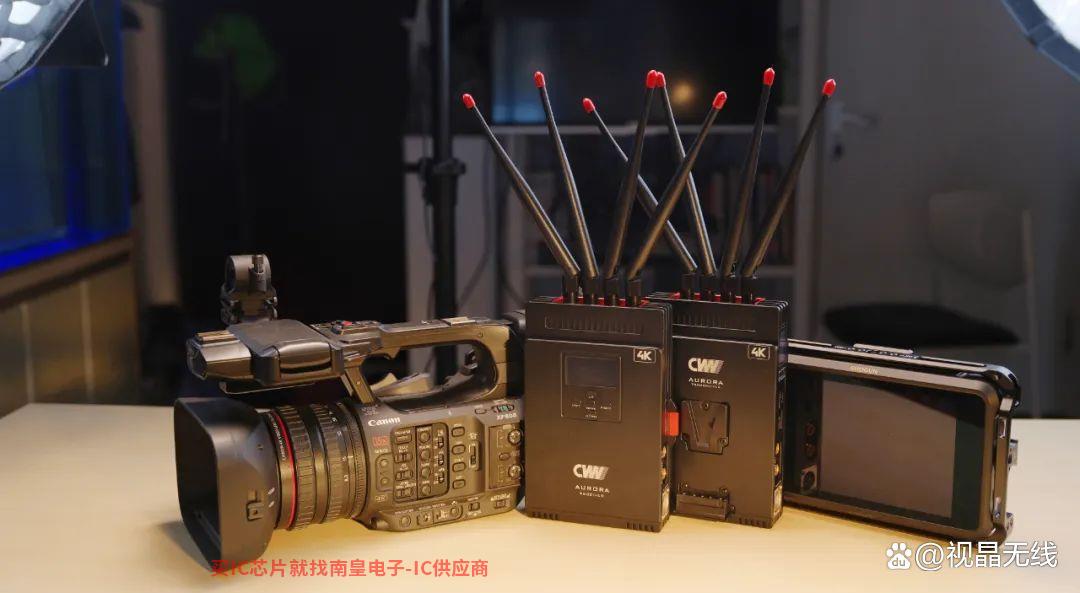

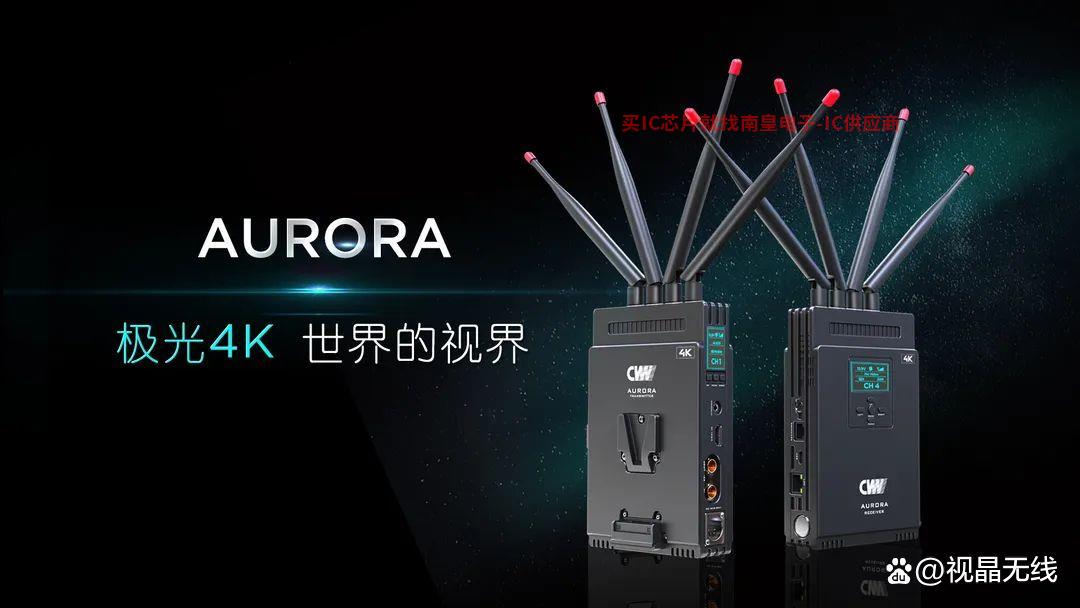

滿足廣電級4K視晶無線超高清圖傳極光分辨率最高支持4096x2160 60Hz、3840x2160 60Hz。發射端支持12G-SDI輸入&環出支持雙路12G-SDI市場上大場上大部分高清4兼容K專業攝像頭。廣電級4:2:2 10bit采樣率，滿足專業廣播電視指標要求，超高清畫質，還原真實色彩。

在大型活動拍攝中，由于場地面積大，環境復雜，傳統圖片傳輸距離有限，無法滿足拍攝需求，極光采用4X4 MIMO 波束賦形技術，傳輸距離可達500米，更能實現高碼流視頻的實時傳輸。

極光在設計上更加人性化。圖傳使用方便，無需復雜設置。閃屏、花屏甚至網絡在圖像傳輸?shù)氖褂眠^(guò)程中斷開，主要是由于環境中無線信號的干擾。極光掃頻功能幫助您快速找到無干擾頻點，視頻傳輸更加穩定。時間碼傳輸功能還可以同步相機的時間碼和接收設備，方便回放視頻時添加標記，提高后期編輯的工作效率。

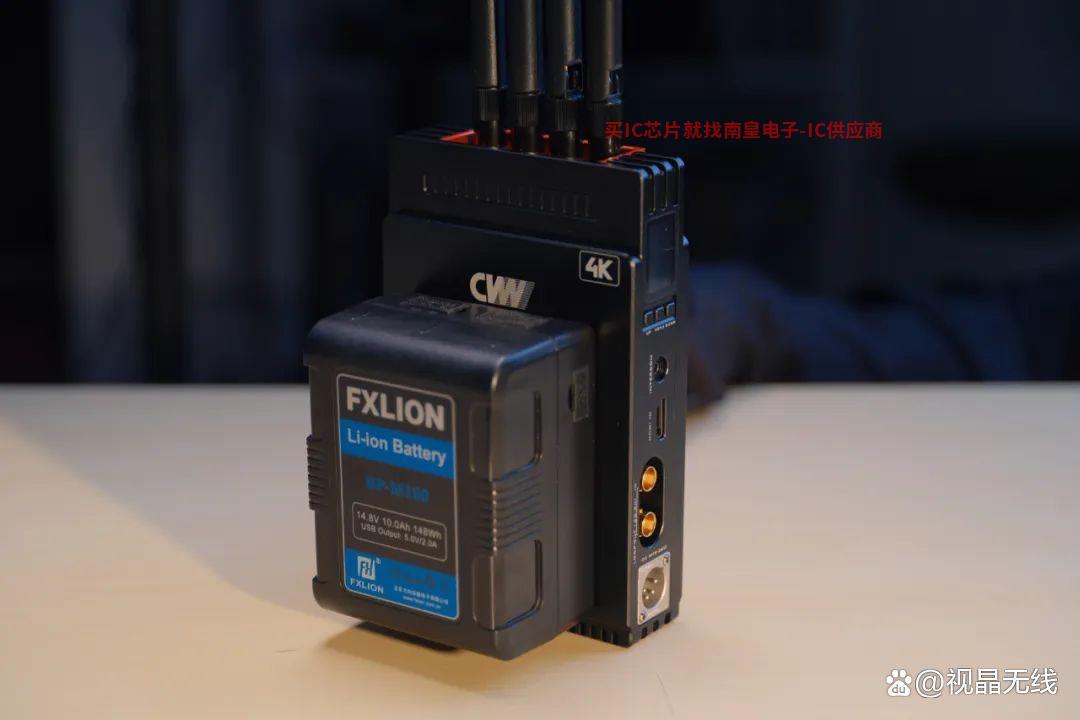

極光除了圖傳功能外，還支持極光Tally與全雙工語音對講功能，使導播和攝像頭通信無障礙，大大提高了工作效率。在電源方面，V口電池或電源適配器可用于發射機和接收器一樣的電源。發射機采用三明治結構設計，安裝方便。

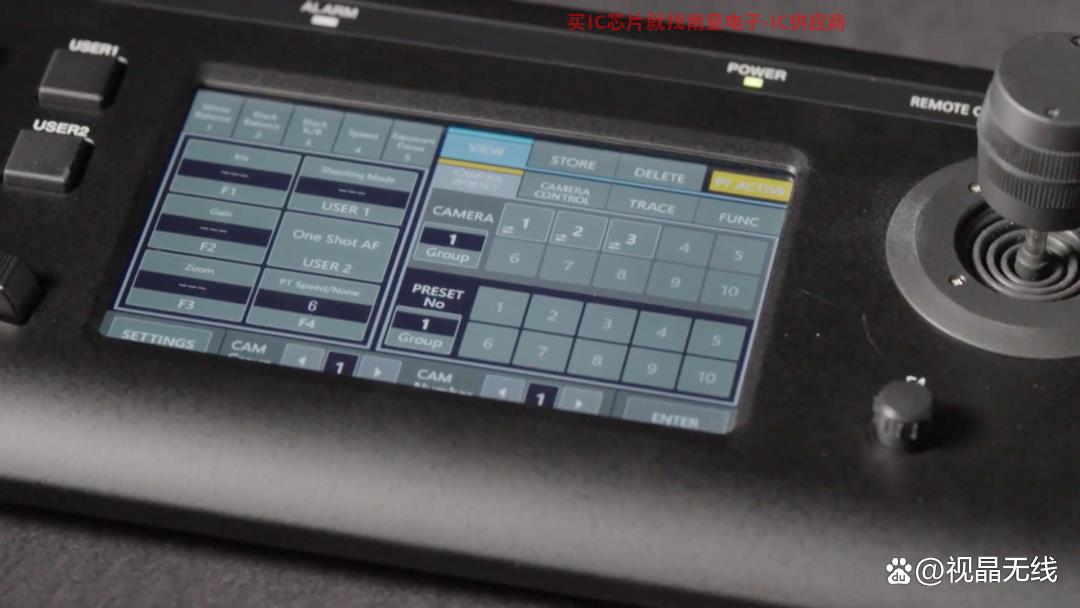

通過RS232/422接口也可以控制云臺攝像頭。佳能采用接收端連接X(jué)F605攝像機與發射端相連RC-IP100遙控器可實現遠程對佳能XF控制605攝像頭。

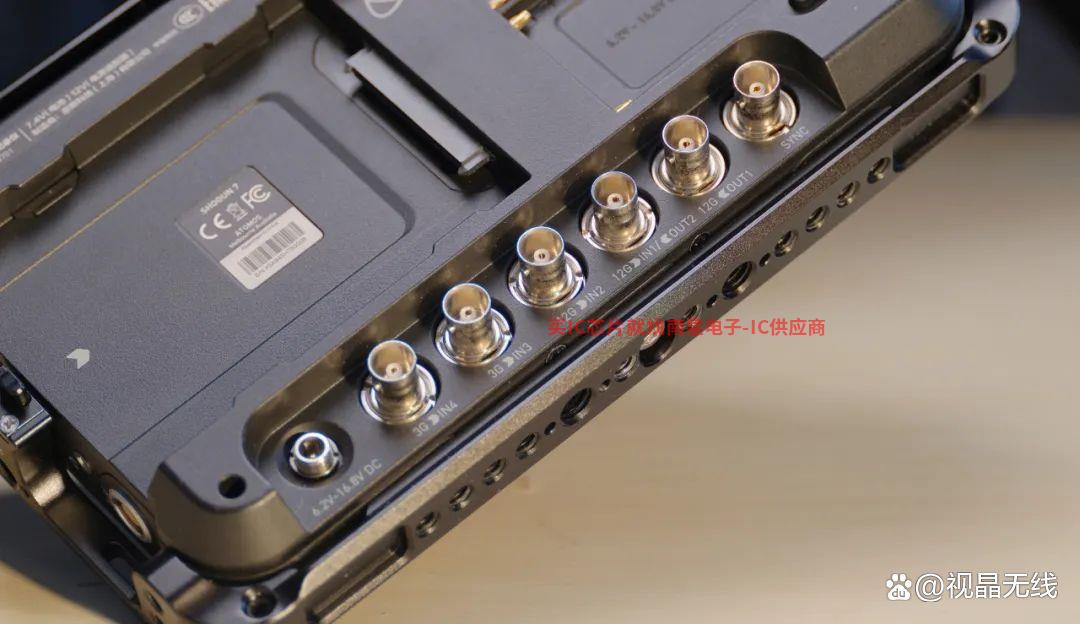

從圖片可以看出，ATOMOS SHOGUN7 機身底部的七個接口顯示SHOGUN7專業性，從左到右依次是DC電源接口，其中兩個3G SDI輸入接口，兩個12G SDI輸入接口(包括一路12G SDI可輸入或輸出復合接口。

設備的連接與應用

在介紹了上述三種設備后，下面開始連接操作。

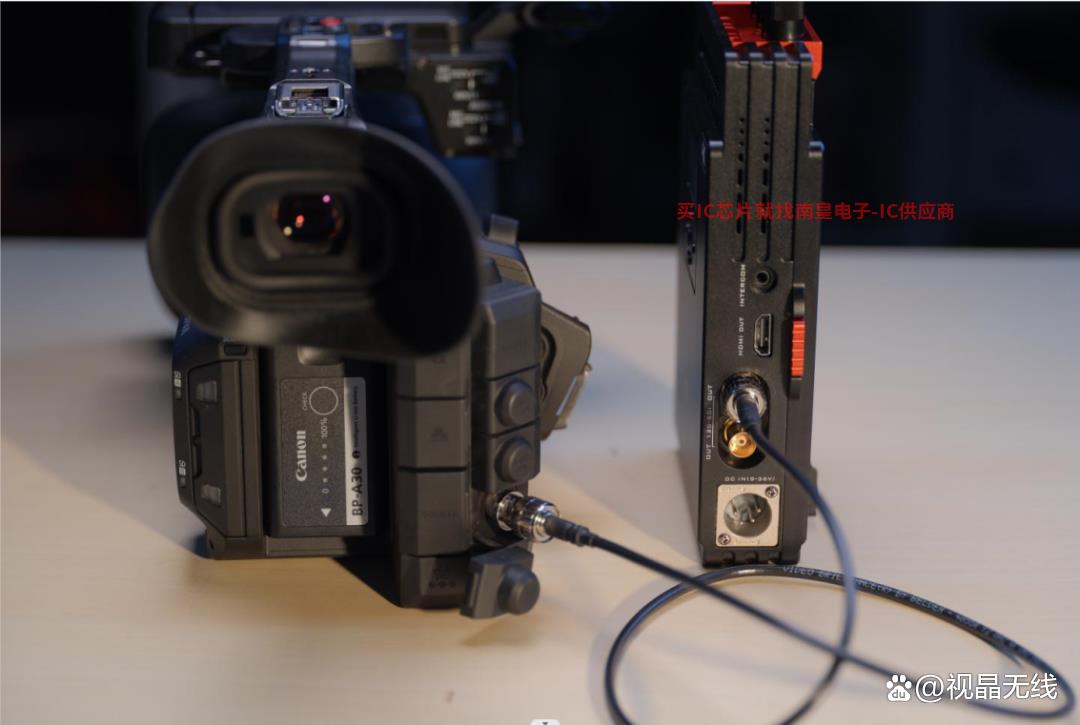

將佳能XF605與極光發射端連接，使用12G-SDI接口，4K超高清圖傳極光非常貼近Ampleon代理心提供兩個12G-SDI連接線。

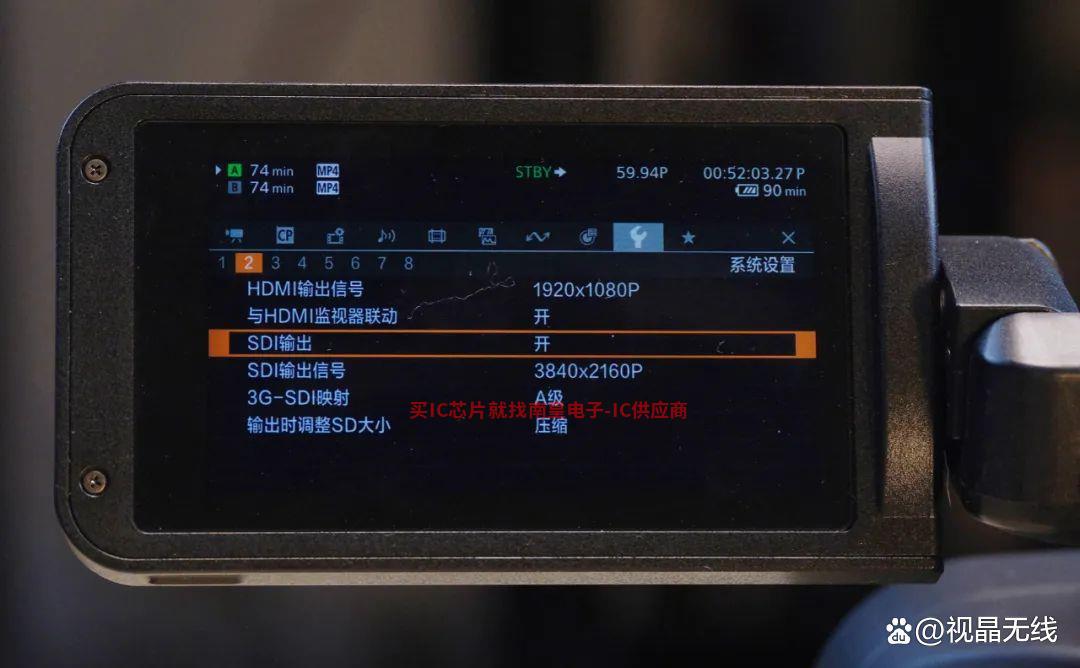

連接端口接線后，進入XF605攝像機設置界面選擇系統設置-2【SDI輸出設置為開，【SDI3840設置輸出信號X2160P】【3G-SDI映射】【A完成相機SDI輸出設置。

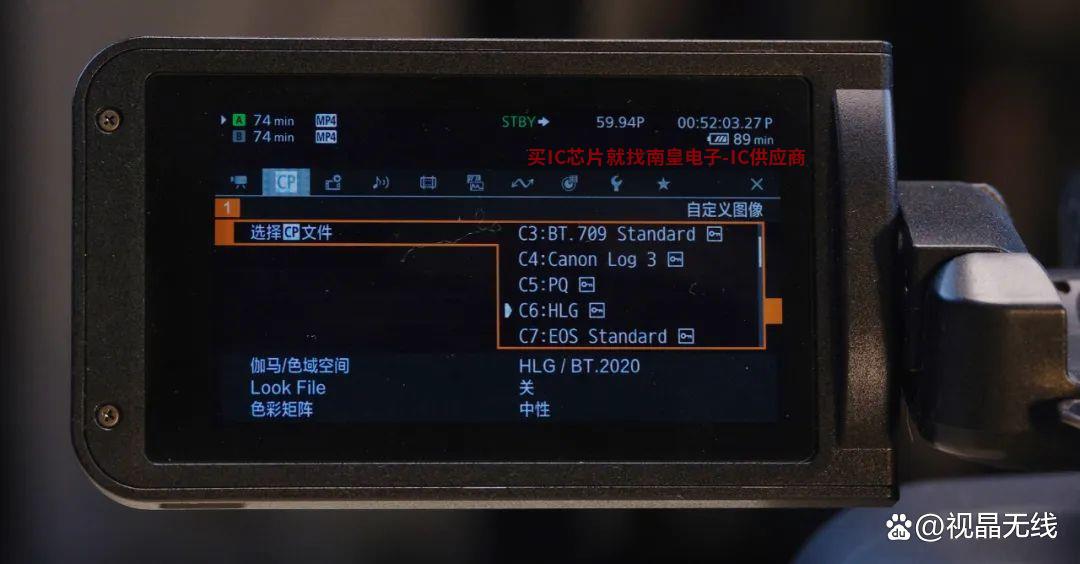

然后進入XF設置605攝像自定義圖像設置，選擇CP設置為文件【C5：PQ】或者【C6：HLG】的HDR色彩空間BT.2020年，完成相機HDR設置。

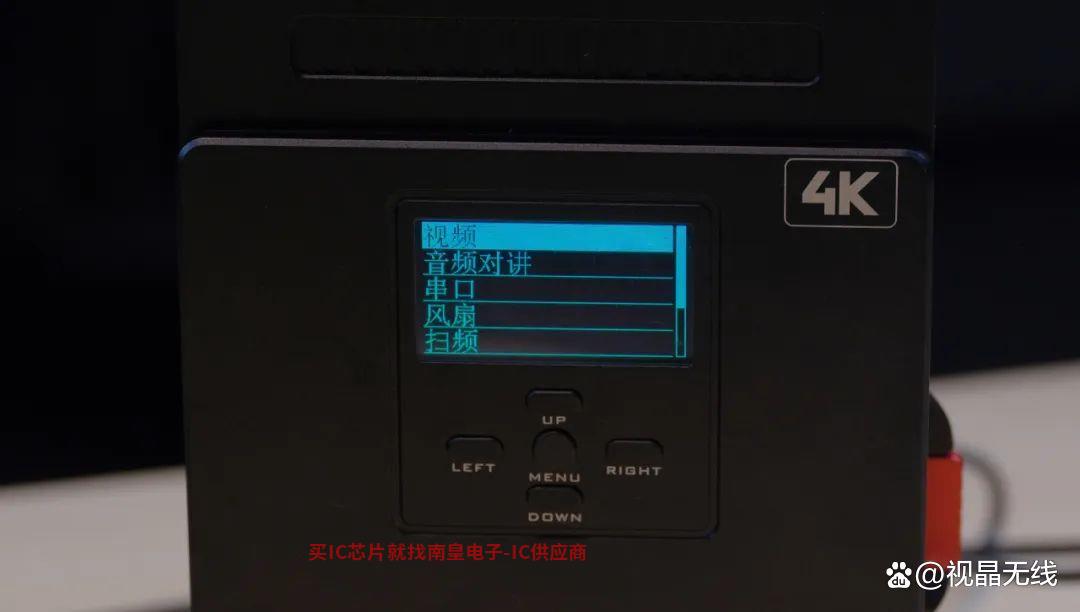

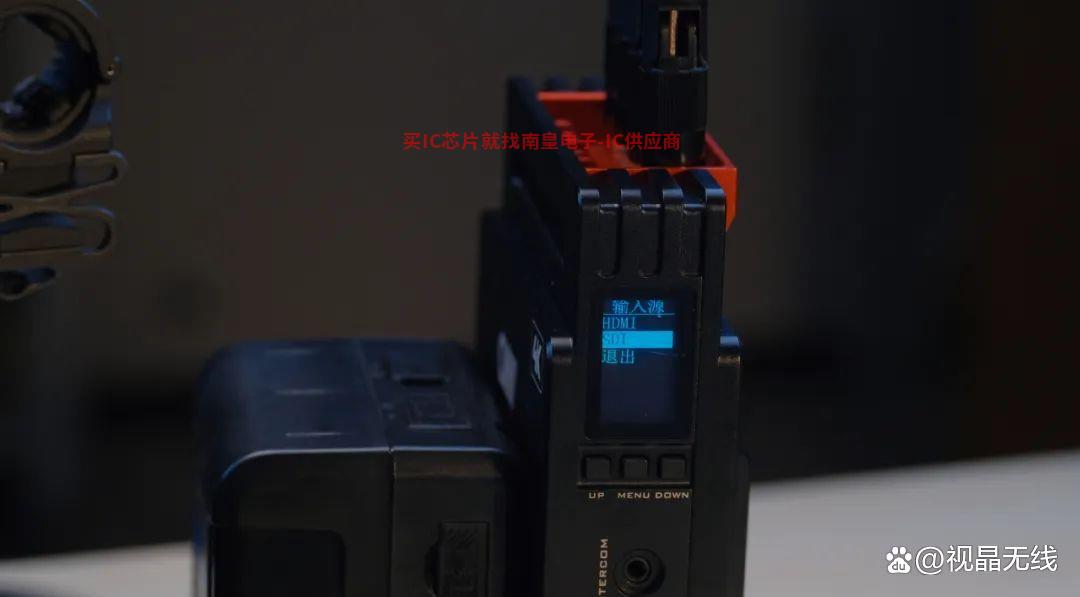

打開極光后，發現屏幕上沒有顯示視頻信號輸入。因?yàn)樗�使�?2G-SDI接口輸入的視頻信號需要按住圖傳輸【MENU】按鈕，輸入視頻設置，選擇輸入接口【SDI】，等一會兒就能看到44K 59.94顯示。設置發射端。

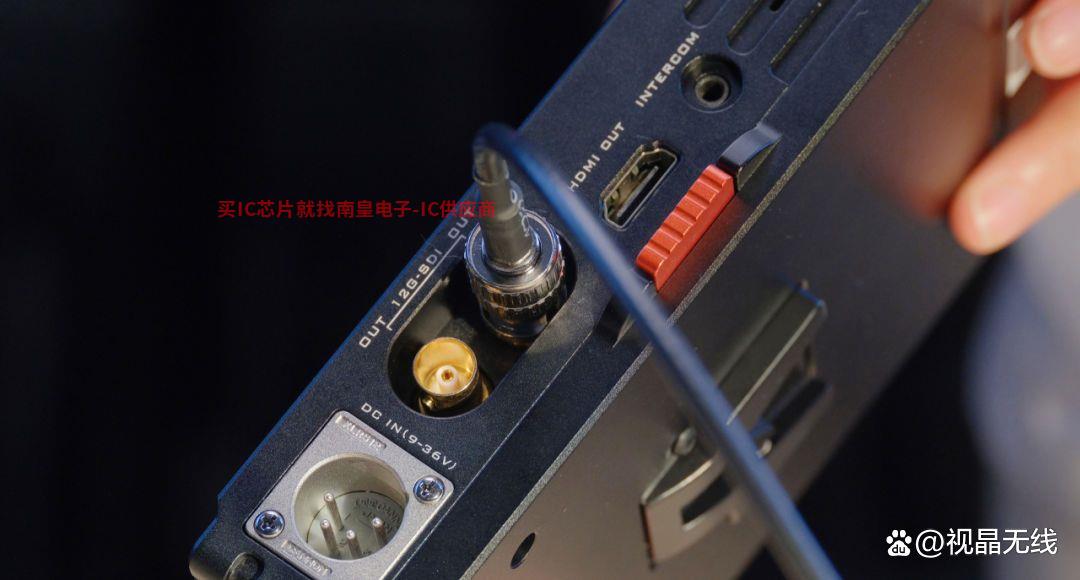

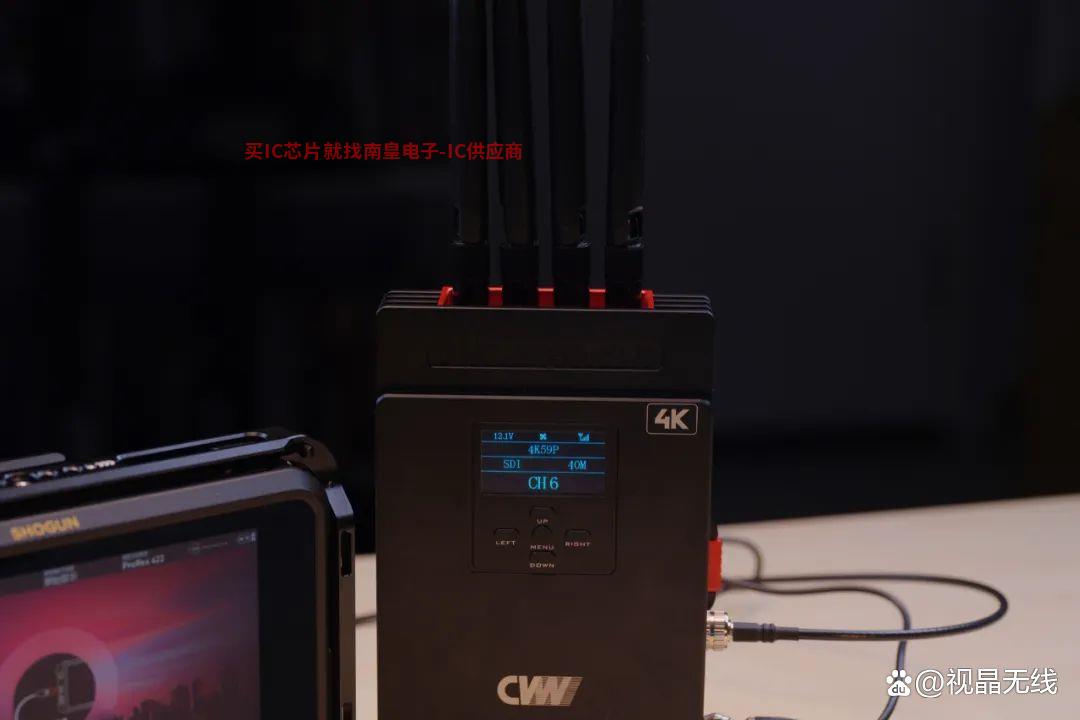

接下來是連接和設置接收端，極光接收端使用12G-SDI輸出接口，連接到ATOMOS SHOGUN7監視器后部12G-SDI IN 1/12G-SDI IN 接口完成圖傳與監視器的連接。

4K接收端12G-SDI接口連接

連接后，按住極光接收端【MENU】3秒，SDI接口設置為輸出接口。

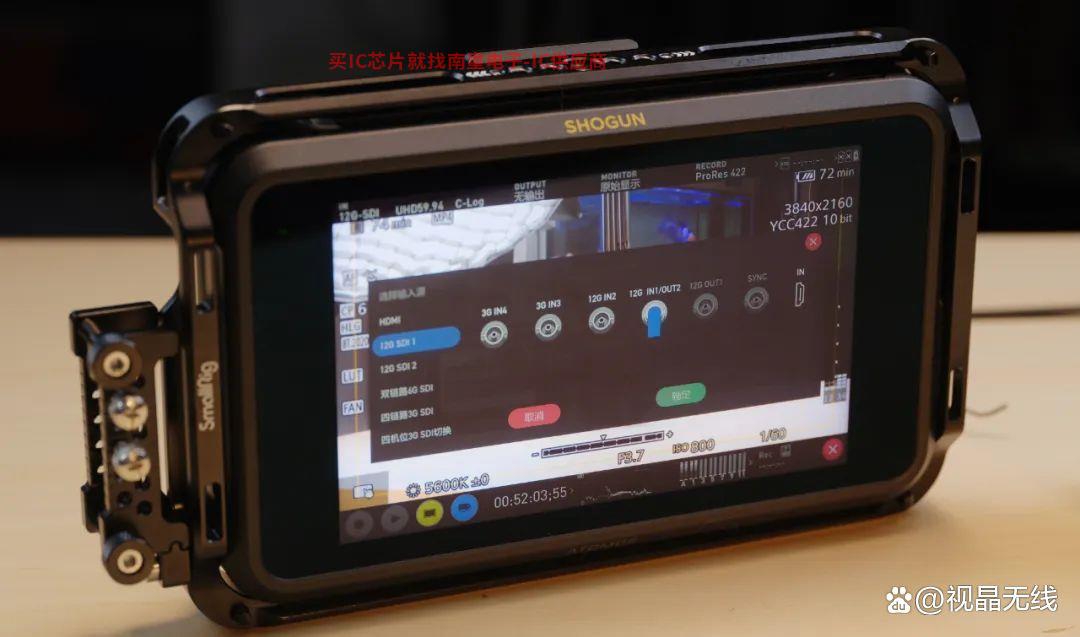

ATOMOS SHOGUN7監視器設置，選擇12G-SDI輸入接口。

然后在ATOMOS SHOGUN選擇127設置菜單G-SDI在監視器上輸入無線圖傳輸?shù)膱D片。

結語

使用一個月后，我將總結極光的使用感覺。當你拿到設備打開盒子時，第一眼感覺很整潔。打開安全箱，您可以看到發射端和接收端以及詳細的說明。

在安全箱的第二層可以看到一個USB OTG轉換頭，使用方便USBC接口U盤或標準U盤USB 3.0接口U盤，盒子里精心準備了兩個12個G-SDI線和兩個V口電池的電源轉換線，以及一個電源適配器和十個天線，實際使用8個天線就足夠了，多給兩個可以作為備用。

我們更關心延遲問題，測試結果在不同的環境中是不同的，所以我們?nèi)匀豢梢泽w驗到更好的評價。在各種環境中使用感覺很好，總體上是4K超高清傳極光圖傳的設計簡單明了，同時還可以連接任何設備，是一款非常推薦的產品。
