最近用電容觸摸一下TOPWAY7用7寸智能顯示模塊制作水質檢測儀TOPWAY官方智能LCD模塊開發工具可以類似于開發C#上位機(可以省去)C#編寫代碼的部分)節省了單片機驅動屏幕移植的正常開發GUI通過添加簡單的協議交互，可以快速高效地實現項目需求，節省大量的開發時間和硬件成本。

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

一、項目簡介

1、需求分析：

1)收集數據(定期收集水PH以及環境的溫濕度)

2)顯示在屏幕上(實時顯示采集值)

3)曲線顯示(以曲線的形式在屏幕上顯示一段時間內的變量)

2.項目流程:

1）AllianceMemory代理屏幕內容設計(顯示內容和控件的主要設計)

2)硬件設計(電源、傳感器接口、屏幕接口)

3)軟件設計(數據采集和屏幕與單片機信息交互)

硬件：NUCLEO-G070RB以及硬件擴展板，PH溫度采集傳感器，TOPWAY- HMT070ETD-1D

開發工具及版本：TOPWAY SGTools V9.35、STM32CuBeMx V6.4.0、KEILMDK V5.25、PhotoShop

二、屏幕內容設計

1、界面規劃

根據需要設計三個界面

a)主界面：顯示時間及各種傳感器的實時值；

b)顯示水質曲線：顯示PH水溫動態曲線；

c)溫濕度曲線顯示：顯示環境溫濕度的動態曲線。

2.整理設計資源

d)主界面:只需要一張背景圖，其他的都可以用屏幕設計工具設計；

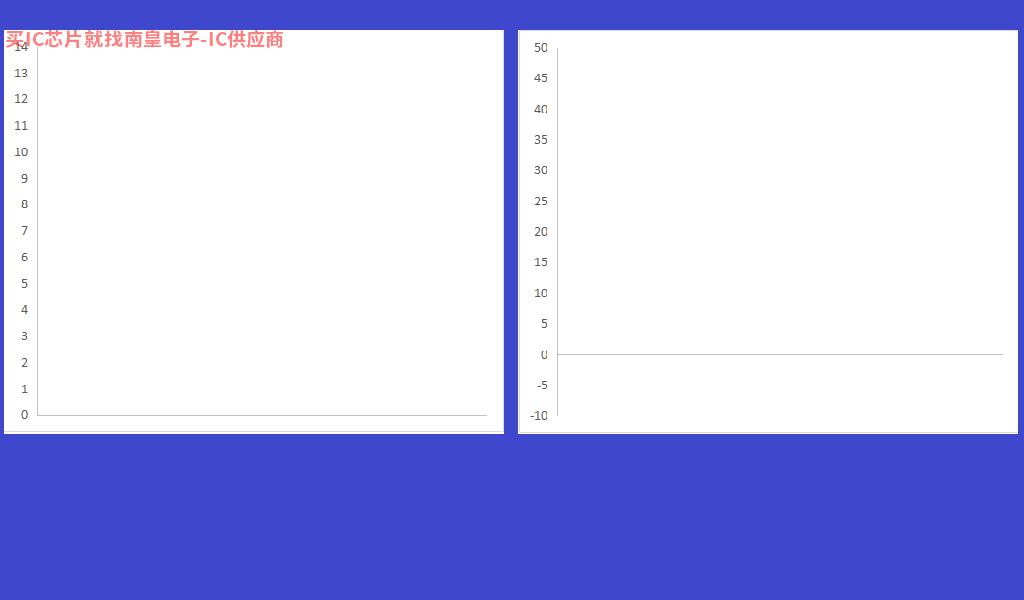

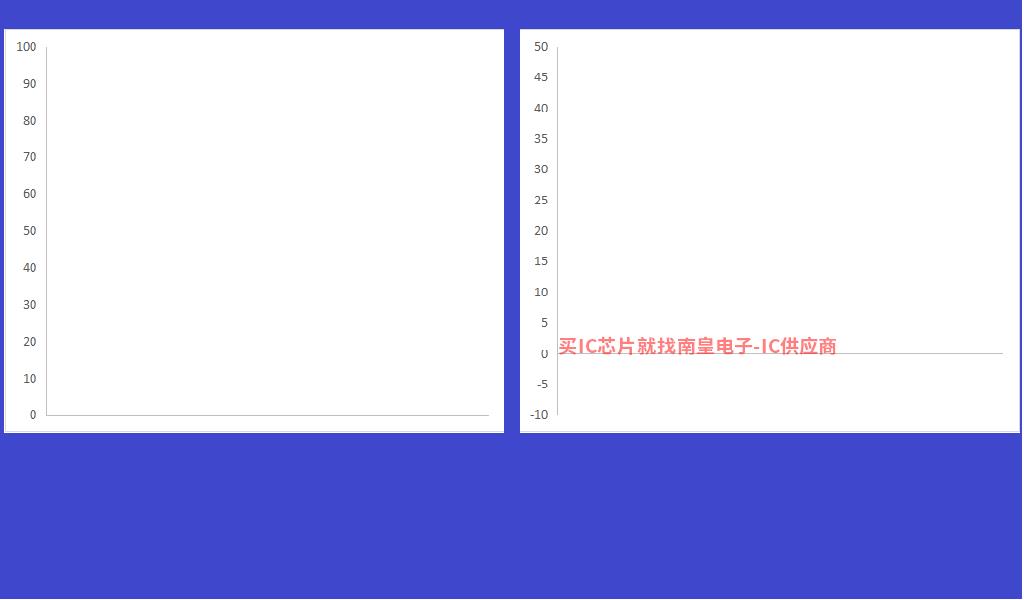

e)水質曲線顯示：需要兩個圖標和兩個坐標軸；

f)溫濕度曲線顯示：需要兩個圖標和兩個坐標軸。

可可以在網上找到資源或與公司合作UI在這里，我在網上找到了背景圖和圖標，并使用了它們PhotoShop和Word坐標軸由工具制成。

3、界面設計

a)創建工程

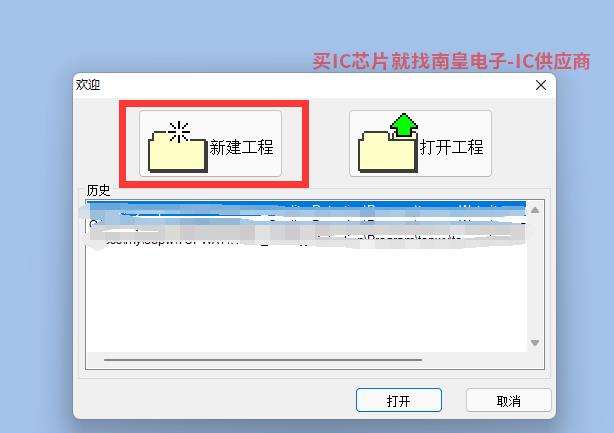

使用TOPWAY SGTools V9.35工具創建工程

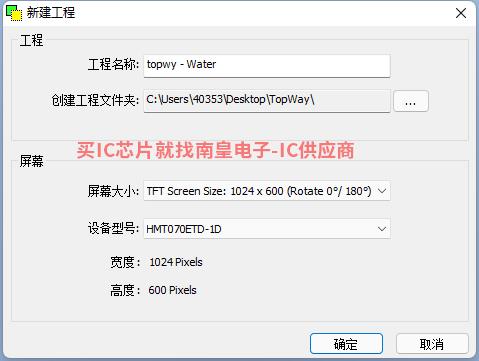

創建工程和文件夾并選擇使用的屏幕類型。您可以根據屏幕的大小更快地選擇屏幕。您可以根據實際情況選擇0°/180°(正常顯示，即1024*600）或者90°/270°（旋轉90°顯示即600*1024）。

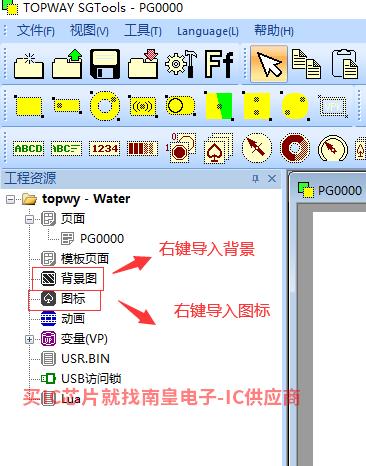

背景和圖標分別添加到工程資源欄中

字體配置1中有一些固定的字庫，可以直接使用。

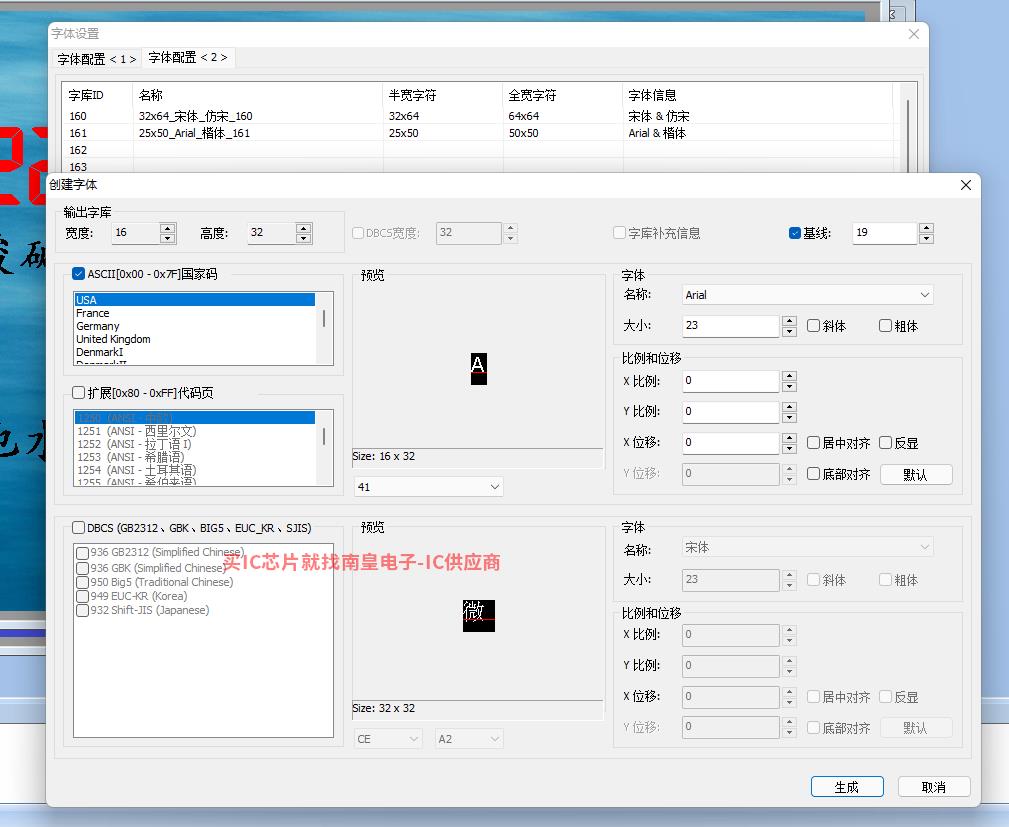

在字體配置2中，您可以創建自定義寬度和高度的字體，這使得開發有更多的選擇和非常方便。然而，應該注意的是，生成的字體庫也相對較大，或添加，否則會消耗屏幕本身的存儲。

d)新頁面并添加控件

根據規劃，需要新建三個頁面來更換相應的背景，并添加所需的控件。

使用控件：

靜態字符串-用于顯示一些靜態字符，如標題、變量名和固定符號

日期時鐘-顯示時間

數字-顯示變量

表盤-直觀顯示變量范圍

進度條-直觀顯示變量范圍

曲線-顯示變量的動態變化過程

觸摸鍵-人機交互(調整時間，改變不同頁面等)

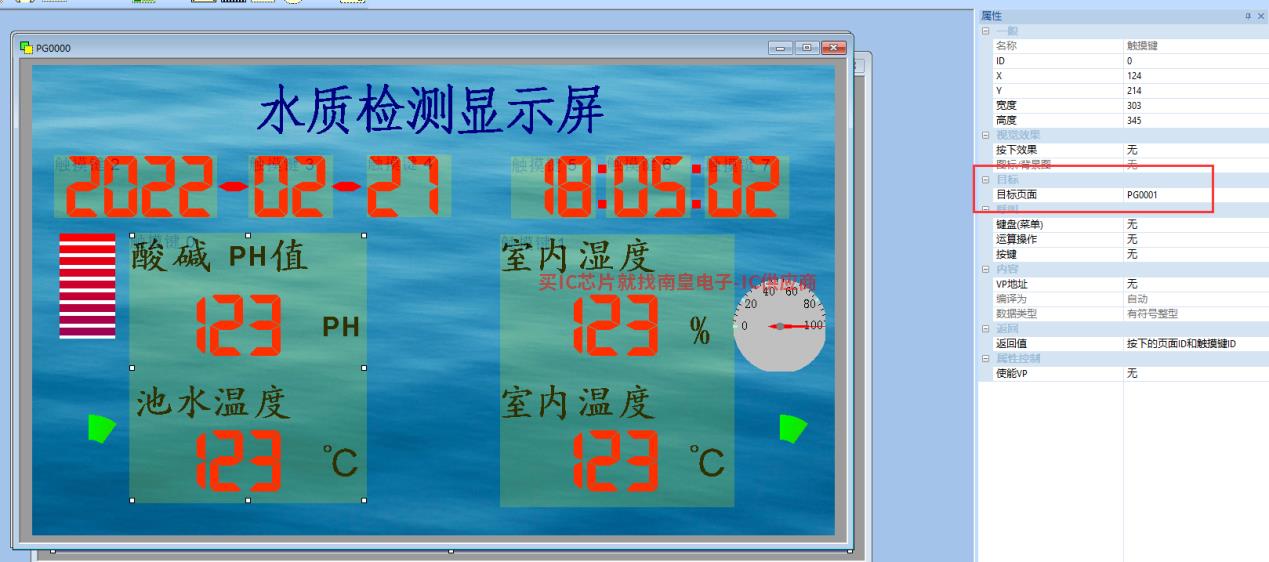

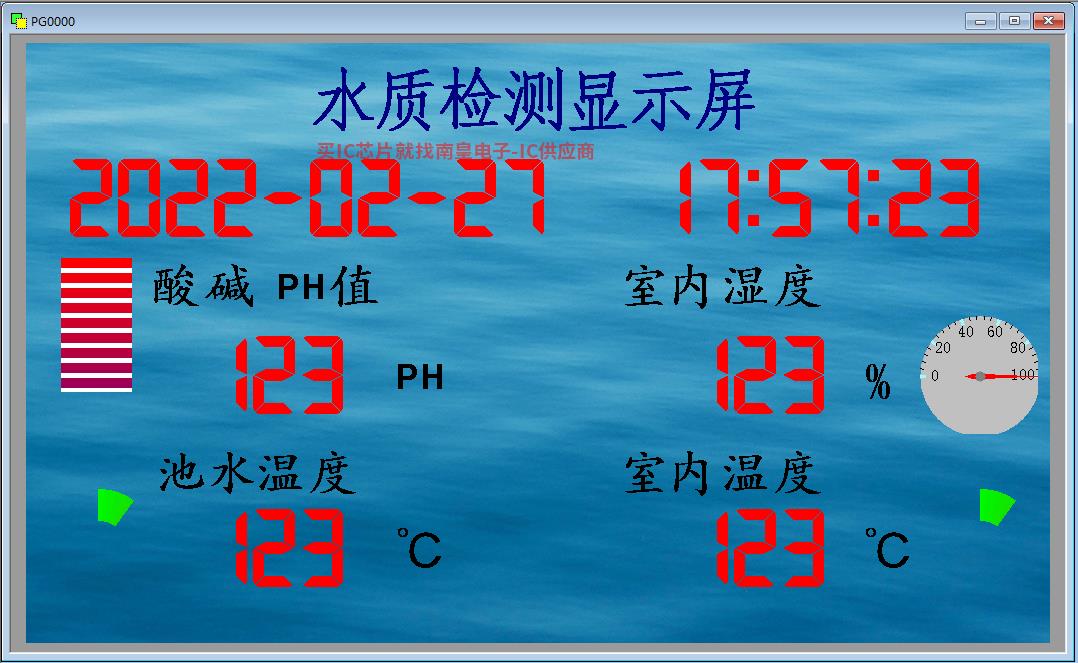

頁面0：

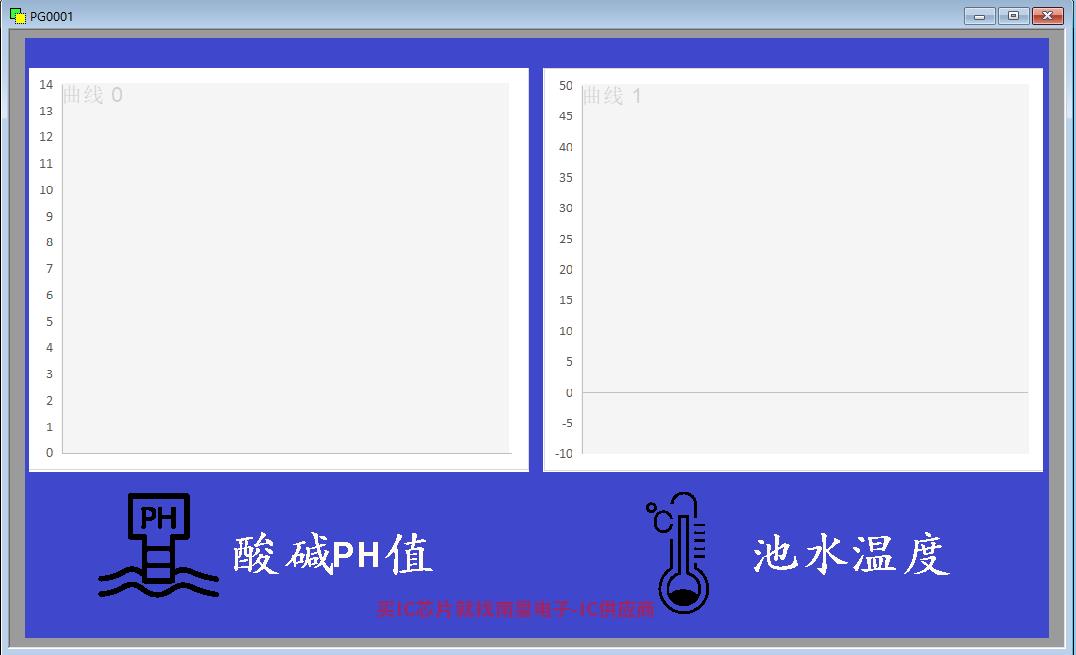

頁面1：

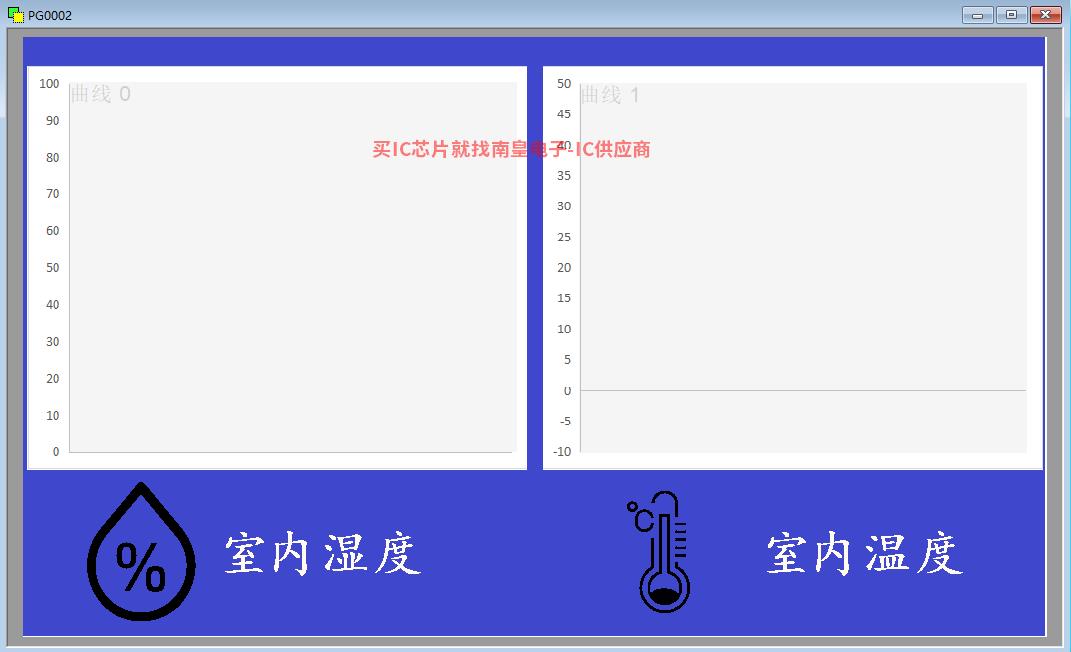

頁面2：

e)調整控件

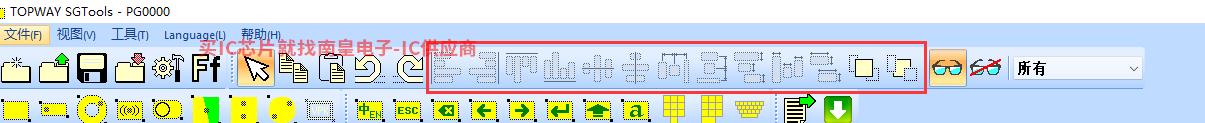

工具欄中的對齊工具可用于調整控制器，以拯救強迫癥患者

f)添加變量并綁定編輯

根據實際使用情況，只使用16位數字變量和曲線變量

綁定和編輯剩余的數字、表盤和曲線

g)添加觸摸鍵

有兩種方法可以添加觸摸鍵，一種是直接在控件上右鍵，選擇添加觸摸鍵，如下：

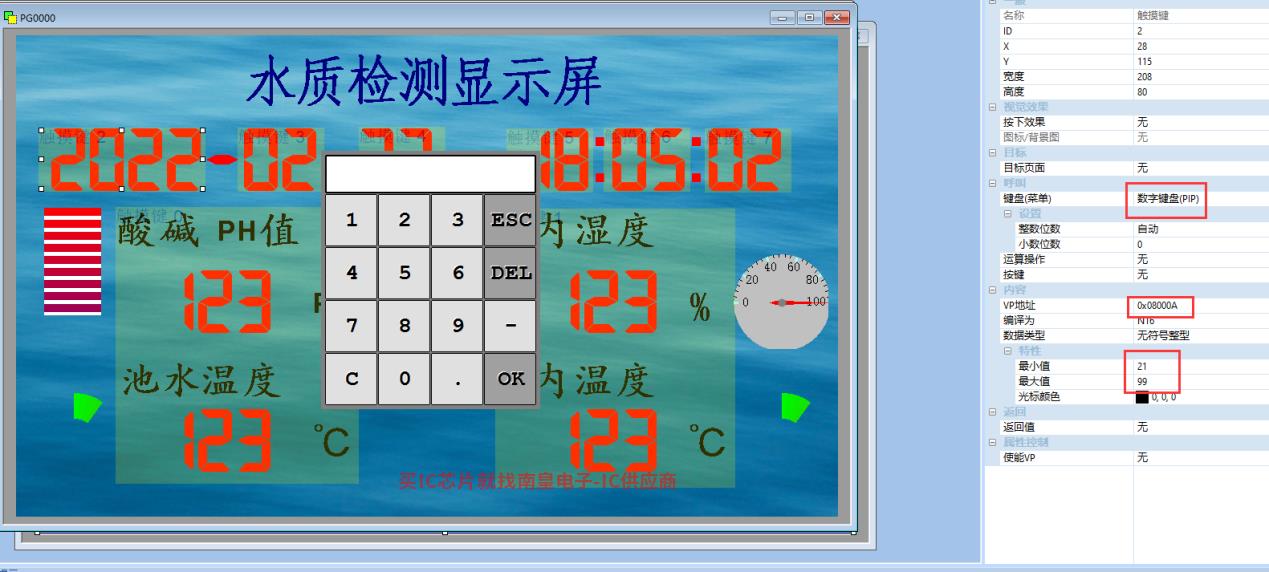

在時間方面，每個鍵盤都需要添加一個數字鍵盤，并綁定變量地址來調整最大值和最小值。

這樣，數字鍵盤可以通過觸摸鍵呼叫，輸入時間，發送到單片機，然后單片機返回設置指令到屏幕，達到設置時間的效果。

也可使用TOPWAY的屏內RTC時鐘功能, 并使用"RTC鍵盤(PIP)更換，使開發設計更加方便。

跳轉界面更簡單，可以直接跳轉到目標頁面，也可以在其他界面添加觸摸鍵返回主界面。

三、硬件設計

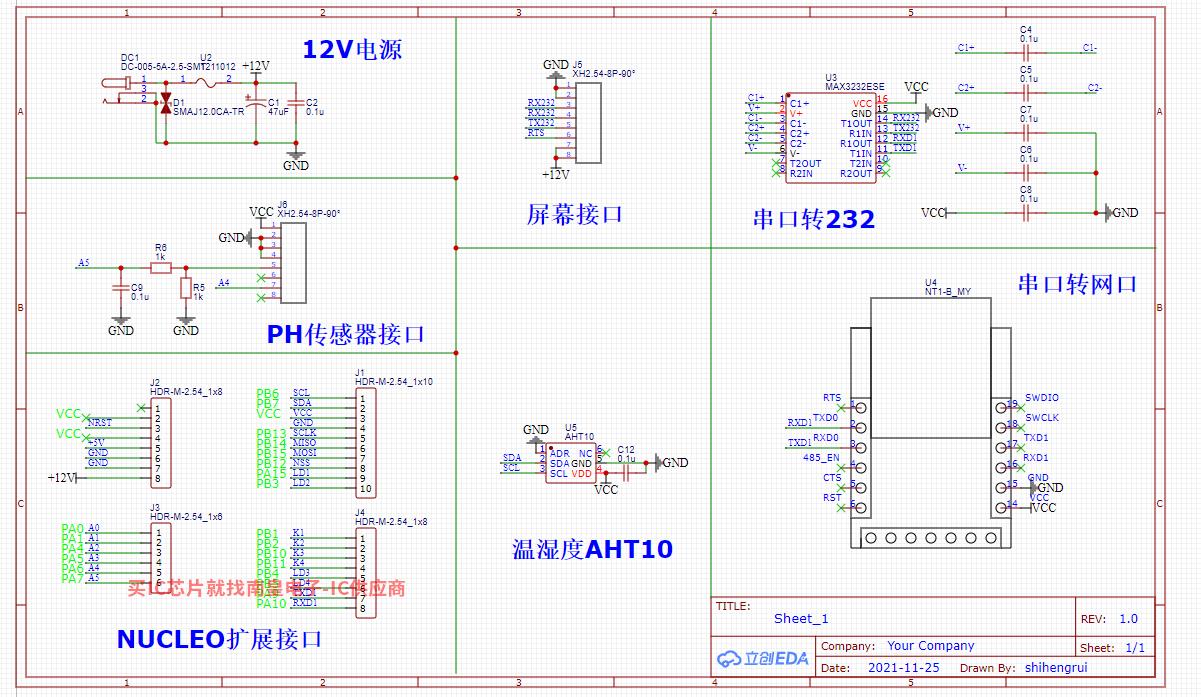

原理圖如下：

主要包括12V電源接口（NUCLEO板上有12V-5V-3.3V，所以不需要轉換)，NUCLEO水質傳感器接口(溫度) PH）、屏幕接口，溫濕度AHT10.串口轉232和串口轉網口(使用億百特模塊)，其中可以選擇串口轉232和串口轉網口，因為屏幕支持232和以太網，可根據不同情況切換。

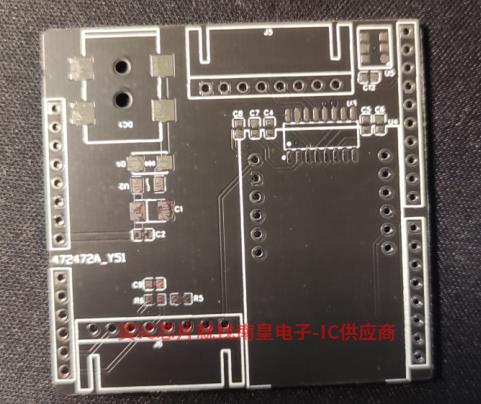

PCB實物圖如下：
