引言

芯片采購網專注于整合國內外授權IC代理商現貨資源，芯片庫存實時查詢，行業價格合理，采購方便IC芯片，國內專業芯片采購平臺。

射頻識別(RFID)該技術采用輻射和反射RF功率識別和跟蹤各種目標。 RFID 該系統由閱讀器和轉發器組成 (或標簽) 組成。一個 RFID 閱讀器包含一個RF發送器，一個或多個天線，一個RF接收器。RFID標簽是帶天線的唯一標志IC。

與雷達系統類似，閱讀器和標簽之間的通信也是通過反向散射反射實現的 (在 860MHz ~ 960MHz 的UHF 頻段內)。本設計的要點描述了高性能 RFID接收器。

直接轉換接收器

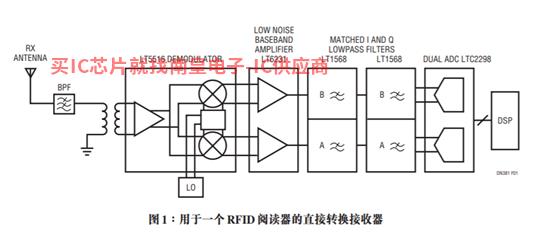

圖 1 直接轉換顯示 RF 接收器可以一個接收器 RF 載波直接解調為基帶信號，無需中頻變頻轉換(零 IF 接收器)。

發送器和接收器共享的天線負責檢測 RF 載波通過帶通濾波器傳輸?shù)揭粋� LT5516 解調器的RF輸入。

LT5516直接轉換解調器800MHz至1.5GHz包括頻率范圍 RFID 使用閱讀器 UHF 頻段 (860MHz至 960MHz)。LT5516 超群線性對低電平信號提供了高靈敏度，即使對信號干擾很大Taitien代理例外。

LT6231低噪聲雙通道單端輸入，6231低噪聲雙通道操作放大器可以將其分為單端放大器。

模擬基帶濾波處理的原因 LT1568 它是低噪音、準確的 RC 濾波器單元部件。LT1568 濾波器提供了一種設計 100kHz ~ 10MHz 低通量和帶通濾波器的簡單解決方案。UHF RFID250常用于系統kHz~4MHz就信號頻譜而言，這些截止頻率已經足夠了。

LT1568差分輸出用于驅動LTC2298 ADC的輸入。LT2298是一款具有74dB信噪比(SNR)的65Msps、低功耗(400mW)、雙通道14 位模數轉換器。ADC 數字信號處理器之后(DSP) 負責分析多個標簽的接收信號，并提供額外的濾波處理。

低噪聲差分到單端放大器

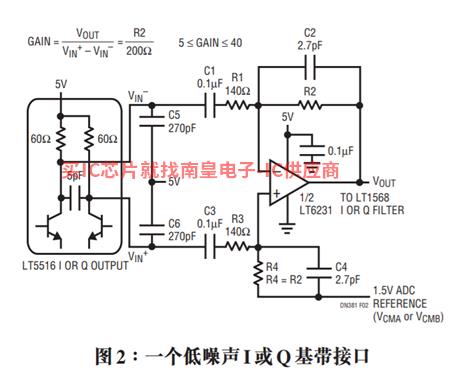

圖2顯示了一個用于將圖2顯示模型LT5516的差分I或Q輸出轉換為單端輸出 LT6231 差分放大器 60? 增加電阻器兩端 270pF 外部電容器可以限制解調器的輸出 10MHz，防止任何高頻干擾傳輸 LT6231 放大器。

LTC2298的輸入電壓范圍可調至2VP-P或1VP-P。

結論

只需采用5個IC(LT5516、LT6231、兩個LT1568和一個 LTC2298) 可設計高性能 UHF RFID 適應調整和優化接收器的靈活性，以滿足現有和新興的需求RFID標準要求。
