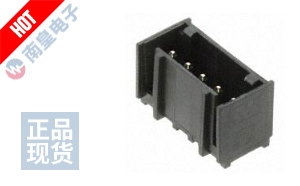

產品參考圖片
- 制造廠商：TE（TE）
- 類別封裝：矩形連接器 - 針座，公插針，間距-配接：0.156（3.96mm）
- 技術參數：CONN HEADER VERT 5POS 3.96MM
- 豐富的TE公司產品，TE芯片采購平臺
- 提供當日發貨、嚴格的質量標準，滿足您的目標價格
點擊下圖下載技術文檔
2-647128-5 技術參數詳情：
- 制造商產品型號：2-647128-5
- 制造商：TE Connectivity AMP Connectors（泰科電子，TYCO）
- 描述：CONN HEADER VERT 5POS 3.96MM
- 產品系列：矩形連接器 - 針座，公插針
- 包裝：散裝
- 系列：MTA-156
- 零件狀態：有源
- 連接器類型：接頭
- 觸頭類型：公形引腳
- 間距-配接：0.156（3.96mm）
- 針位數：5
- 排數：1
- 排距-配接：-
- 加載的針位數：所有
- 樣式：板至電纜/導線
- 護罩：帶遮蔽 - 4 墻
- 安裝類型：通孔
- 端接：焊接
- 緊固類型：摩擦鎖
- 接觸長度?-配接：0.300（7.62mm）
- 接觸長度-柱：0.125（3.18mm）
- 總體接觸長度：0.550（13.97mm）
- 絕緣高度：0.525（13.34mm）
- 觸頭形狀：圓形
- 觸頭表面處理-配接：錫
- 觸頭表面處理厚度-配接：150.0μin（3.81μm）
- 觸頭表面處理-柱：錫
- 觸頭材料：銅合金
- 2-647128-5優勢代理貨源，國內領先的TE芯片采購服務平臺。
