如今，充電器和適配器應用最常用的功率轉換器拓撲是準諧振（QR）由于結構簡單，控制簡單，材料控制簡單，反向拓撲（BOM）成本低，可通過谷物切換實現高能效。然而，與工作頻率密切相關的開關損耗和變壓器泄漏能量損耗限制了QR反激轉換器的最大開關頻率限制了功率密度。

在QR采用反激轉換器GaN HEMT和平面變壓器有助于提高開關頻率和功率密度。然而，為了在超薄充電器和適配器的設計中實現更高的功率密度，軟開關和變壓器泄漏能量的回收是必不可少的。這必然會導致更高效的轉換器拓撲。

本文闡述了如何使英飛凌飛行CoolGaN集成功率級（IPS）有源鉗位反激技術的應用（ACF）、混合反激式（HFB）和LLC轉換器拓撲。這樣，充電器和適配器解決方案就可以更快更容易地設計出來，創造出更小更輕的產品，或者尺寸相同但功率更高的產品，用來快速給設備充電，或者用一個適配器給多個設備充電。

轉換器拓撲可以實現更高的功率密度

事實證明，得益于零電壓開關（ZVS）無緩沖損耗，如有源鉗反激式（ACF）、混合反激式（HFB）和LLC半橋等轉換器（HB）即使在高開關頻率下，拓撲也能達到高能效。

有源鉗位反激（ACF）拓撲

圖1所示為CoolGaNIPS用于有源鉗位反激（ACF）典型的轉換器應用示例。在ACF拓撲中，當主開關斷開，鉗位開關打開時，變壓器漏感可通過鉗位開關回收存儲（Llk）中的能量。Cclamp和Llk能量通過鉗位開關與變壓器共振傳遞到負載。與傳統存儲在無源鉗位反激拓撲中的無源鉗位反激拓撲相比，RCD鉗位電路Llk能量量逐漸衰減，提高了系統的能效。精心設計的ACF拓撲可在軟開關中使用ZVS因此，其工作開關的頻率比在硬開關條件下運行的準諧振要高（QR）反向拓撲要高得多。這有助于減小磁性元件的尺寸，包括變壓器和EMI濾波器。

圖1：ACF轉換器應用電路圖

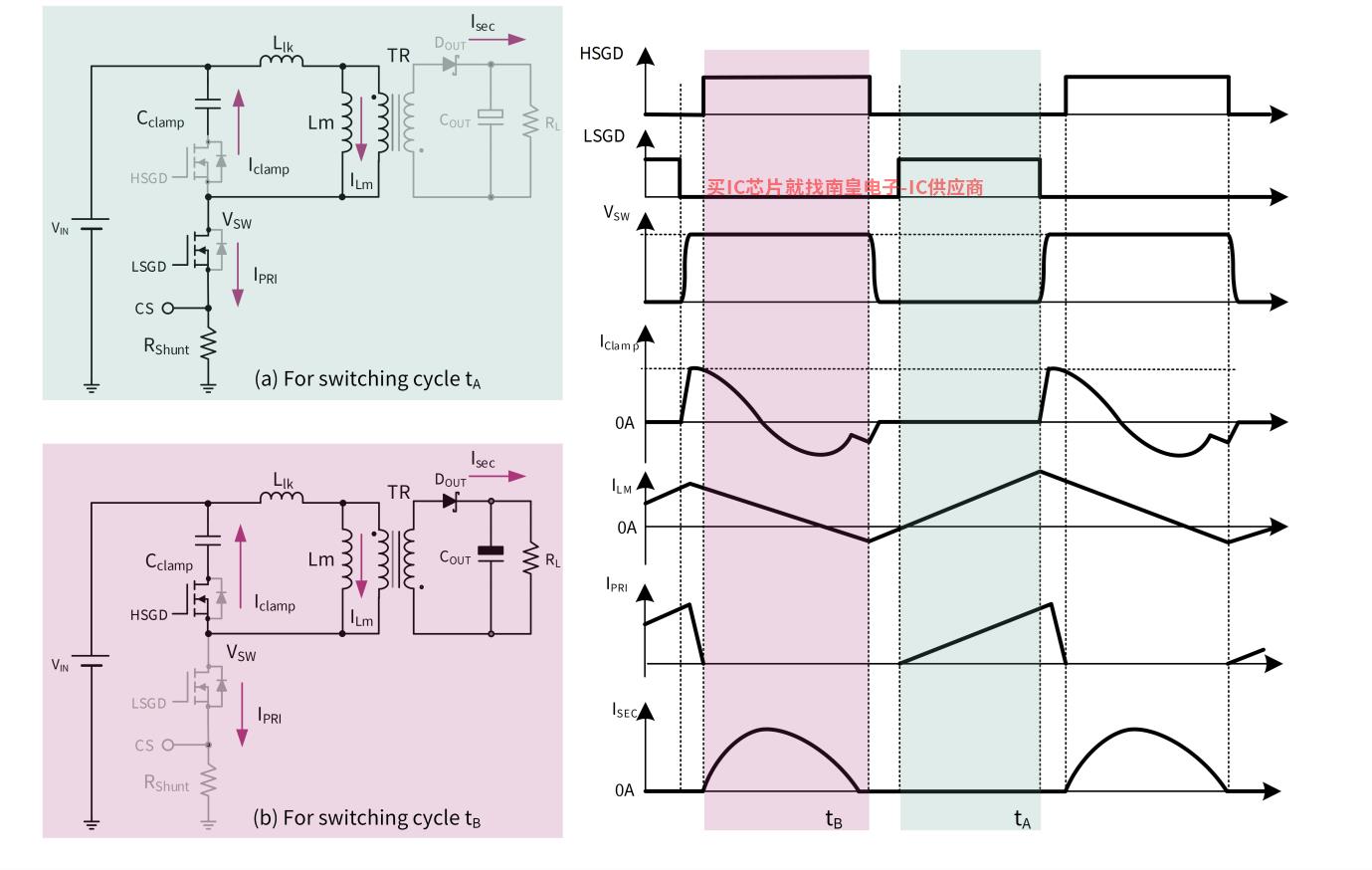

ACF轉換器的組成部分包括：高端開關和低端開關、變壓器、鉗位電容器Cclamp以及整流器輸出級和電容器。圖2中顯示的典型工作波形簡要說明ACF轉換器的工作原理。

圖2：ACF轉換器運行

當?shù)投斯β书_關打開時，ACF轉換器將能量儲存在一次側電感器和漏感器中（Llk）中間。此后，當?shù)投斯β书_關關閉時，這些能量被傳輸?shù)捷敵龆恕．數投碎_關關閉時，當高端開關打開時，存儲在漏感器中的能量被傳輸?shù)捷敵龆恕４送猓�開關ZVS操作可以進一步提高能效。這種操作可以保證ACF實現高效性能的轉換器。

混合反激式（HFB）拓撲

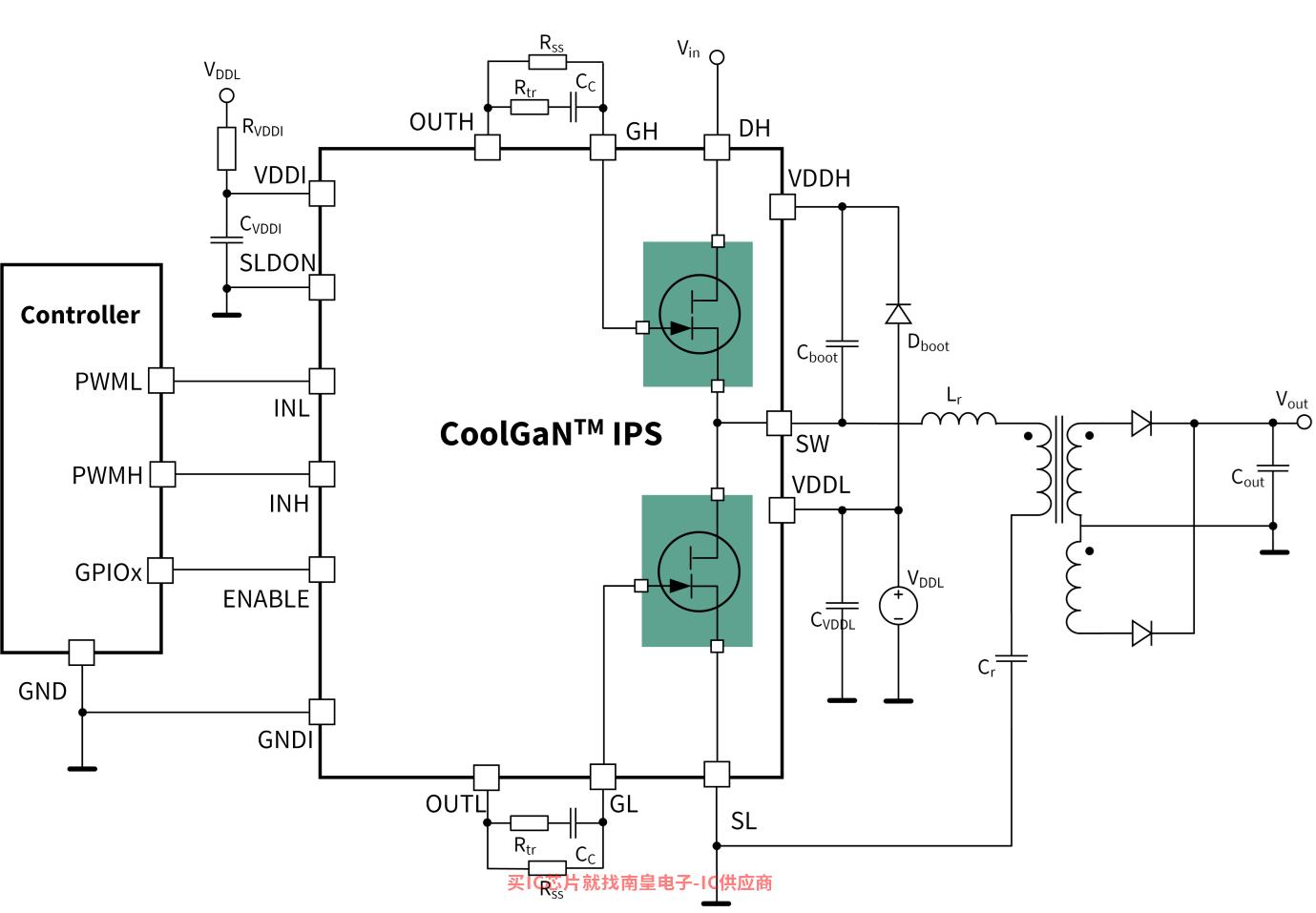

圖3所示為CoolGaNIPS混合反激式（HFB）典型的轉換器拓撲應用示例。

圖3：HFB轉換器應用電路圖

混合反激轉換器的組成部分包括：高端開關和低端開關、變壓器、諧振槽（Llk和Cr）以及整流器輸出級和電容器。該拓撲還受益于功率開關的軟開關操作，可實現高功率密度和高能效。采用與LLC在這種拓撲中，變壓器漏感和磁化電感可以與電容器諧振。此外，基于非互補開關模式的高級控制方案可以得到廣泛的支持AC輸入電壓和DC為了實現一般輸出電壓USB-C PD運行提供必要條件。

HFB一次側可以完全實現ZVS完全實現二次側操作ZCS操作。然后回收泄漏能量，實現高能效。混合反向拓撲可以通過可變占空比輕松實現寬輸出范圍。這克服了LLC拓撲在寬輸出范圍應用中的局限性。有關混合反激轉換器的更多信息，請參考[1]。

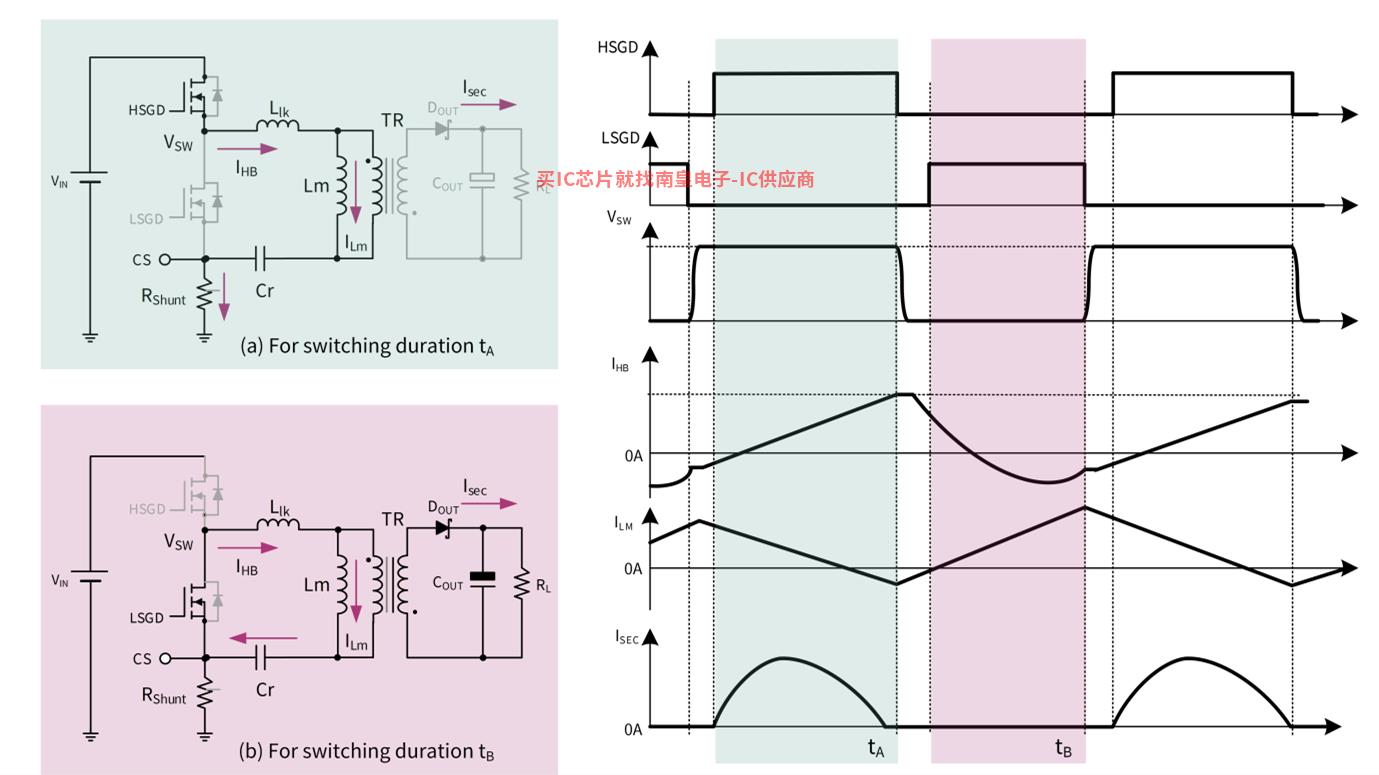

圖4顯示了混合反激轉換器的工作原理。當高端開關打開時，混合反激轉換器將能量儲存在一次側電感器中。當?shù)投碎_關打開時，將能量傳輸?shù)捷敵龆恕Ｍㄟ^在兩個MOSFET對兩個開關進行適當?shù)亩〞r控制，HFB均在ZVS在沒有額外組件的情況下運行，保證了高系統能效。得益于ZVS實現高能效和操作ZCS二次側操作帶來的額外能效提升，混合反激轉換器如USB-PD超高功率密度轉換器，如快速充電器，提供了具有成本競爭力的解決方案。

圖4：HFB轉換器運行

LLC轉換器

圖5所示為CoolGaNIPS用于半橋LLC典型的拓撲應用示例。LLC轉換器是諧振轉換器系列的一員，這意味著電壓調節不采用常規脈寬調制（PWM）方式。LLC轉換器占50%，固定180%°相移運行，通過頻率調制調節電壓。半橋LLC轉換器的組成部分包括：高端開關和低端開關、變壓器、諧振槽（Lr和Cr）以及整流器輸出級和電容器。

圖5：半橋LLC轉換器應用電路圖

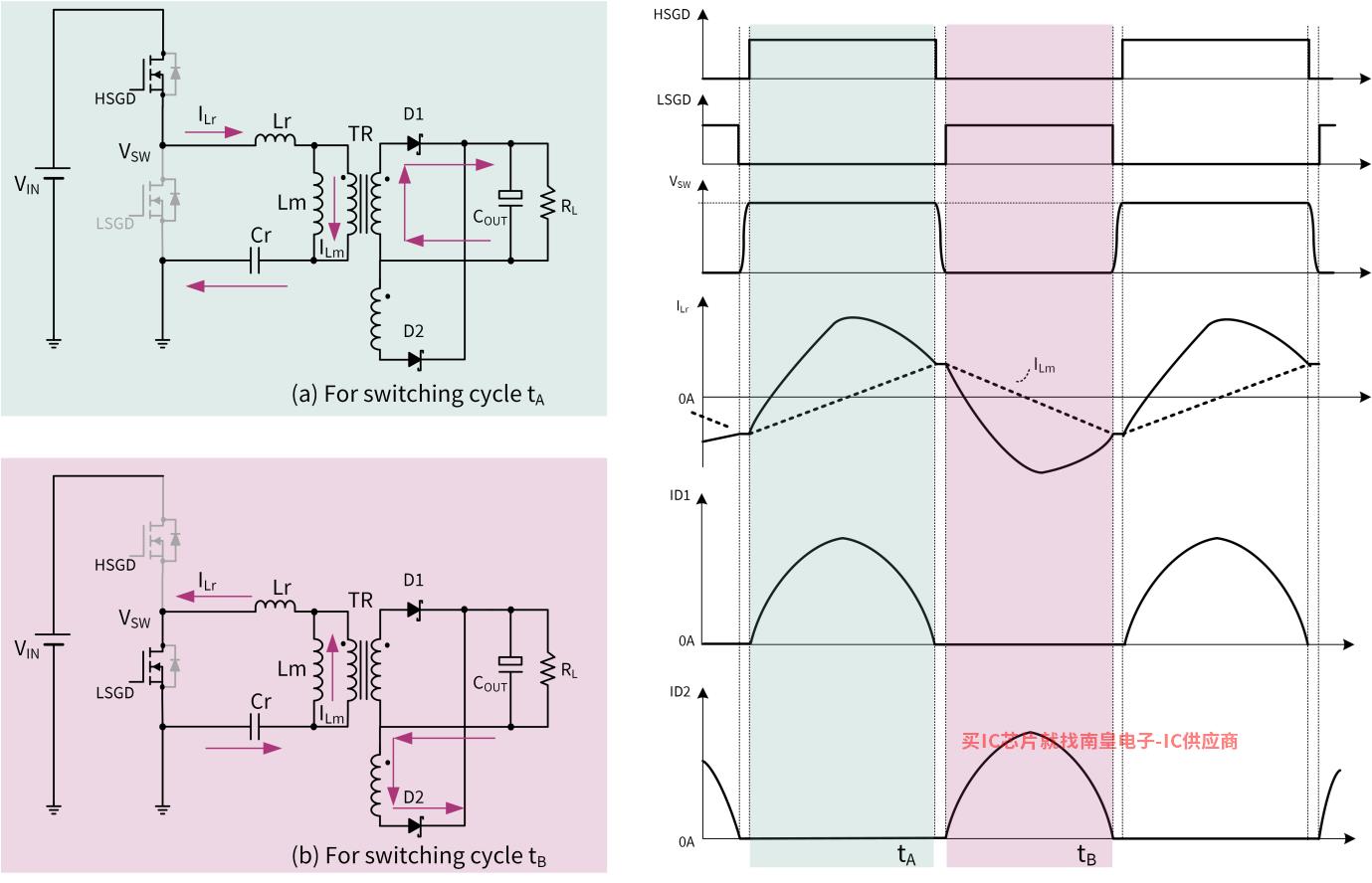

圖6中顯示的典型工作波形簡要說明了半橋LLC轉換器的工作原理。當高端開關打開時，半橋LLC轉換器在供電（PD）在模式下運行。諧振電路在此開關循環中受到正電壓的激勵，因此電流正向諧振。當?shù)投碎_關打開時，諧振電路受到負電壓的激勵，因此電流負向諧振。在PD在運行模式下，諧振電流和磁化電流之間的電流差通過變壓器和整流器傳輸?shù)蕉�次�?cè)，從而實現負載供電。

圖6：半橋LHoltIntegratedCircuits代理LC轉換器運行

此外，所有側面MOSFET均隨ZVS諧振連接完全回收存儲MOSFET寄生輸出電容中的能量。同時，所有二次側開關都隨之而來ZVS諧振關閉，以盡量減少通常與硬開關相關的開關損耗。LLC轉換器中的所有開關設備均為諧振操作，最大限度地減少了動態損耗，提高了整體能效，特別是在數百人kHz至MHz工作頻率不同。

為實現高壓開關的零電壓開關（ZVS）工作中，這三種拓撲都使用變壓器中的循環電流進行開關QOSS放電。顯然，QOSS循環電流越大，放電時間越長。循環電流會增加變壓器損耗(鐵芯損耗和繞組損耗)，而放電時間會顯著增加死區時間。死區時間會降低有效占空比，導致電路中RMS電流較大，導通損耗增加。因此，最大限度地減少死區時間對于極高的開關頻率操作至關重要。GaN HEMT擁有優異的FOM（RDS(on)×QOSS），有助于減少死區時間和電路中的循環電流。由于這一優勢，以及低驅動損耗和零反向恢復，GaN HEMT是適用于ACF、HFB和半橋LLC轉換器的完美選擇。

CoolGaNIPS和65 W ACF轉換器評估板

為了進一步優化系統尺寸，英飛凌最近推出了CoolGaN集成功率級（IPS），采用散熱增強型小型QFN封裝，將600 V增強模式CoolGaN開關與專用柵極驅動器集成。

為演示CoolGaNIPS基于性能，專門開發了性能CoolGaNIPS IGI60F1414A1L的65 W有源鉗位反激轉換器(圖7)[2]

圖8：在不同的輸入電壓和負載條件下ACF評估板能效曲線

總結

目前常用于高功率密度充電器和適配器GaN HEMT，與硅相比MOSFET，它們的優值系數（FOM）高頻開關可以大大改進。CoolGaNIPS該技術將柵極驅動器集成在緊湊型包裝中，可支持高工作頻率，特別適用于有源鉗位反激（ACF）、混合反激式（HFB）和LLC轉換器有助于進一步提高充電器和適配器設計的功率密度。

如欲深入了解英飛凌CoolGaNIPS請訪問我們的相關網站，了解產品組合和綜合解決方案。還可以了解搭載IGI60F1414A1L（EVAL HB GANIPS G1）的高頻CoolGaNTM IPS半橋600 V評估板。

參考資料：

[1]英飛凌科技應用筆記XDP數字功率XDPS2201年3月混合反激轉換器設計

[2]Vartanian,R.《搭載IGI60F1414A1L的CoolGaNIPS2021年4月半橋評估板英飛凌科技應用筆記

[3]Bainan,S.,《CoolGaNGIT HEMT 600 V2021年12月英飛凌科技應用筆記《驅動快速參考指南》
