如果你對的話，2021年的數據已經公布了Wi-Fi如果您對現代生活中的重要作用有任何疑問，請考慮統計數據：地球上至少有兩個人Wi-Fi設備。目前全球人口接近79億，但是Wi-Fi聯盟報告稱，去年使用的聯盟報告稱Wi-Fi有164億臺設備。

新一代Wi-Fi快速增長

Wi-Fi聯盟還報告了2021年設備出貨量，最新一代Wi-Fi出貨速度迅速提高，令人印象深刻。2021年，Wi-Fi設備總出貨量為42億部，其中Wi-Fi 6.22億部(占52%)，Wi-Fi 6E3.38億部(占8%)。

換句話說，2019年發布僅兩年，Wi-Fi 6已成為公認標準，占新標準Wi-Fi一半以上的設備，而Wi-Fi 6E使用的6 GHz頻段推出僅幾個月后，Wi-Fi 6E設備開始大量運輸。

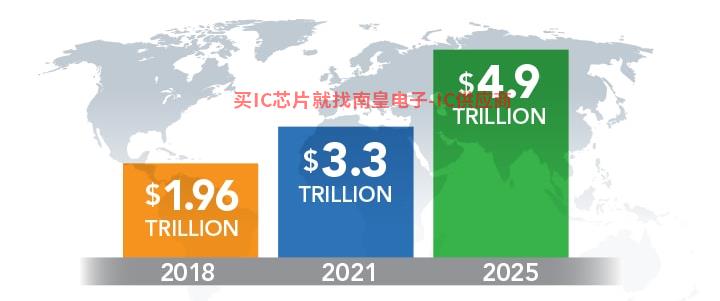

Wi-Fi全球價值迅速增長

Wi-Fi 6/6E是變革技術

很容易理解為什么Wi-Fi 6正在蓬勃發展。更快的高速網絡速度和更好的密集和擁擠的網絡管理與新頻譜相結合。這意味著視頻流和游戲等熟悉的體驗將得到改善，需要高帶寬和低延遲的新一代令人印象深刻的應用現在觸手可及。

5G部署移動通信是Wi-Fi 另一個因素是增長。Wi-Fi 6和5G它們使用許多相同的技術，包括互補技術OFDMA和MU-MIMO傳輸。當5G當移動設備進入信號較弱的房間時，可以切換到Wi-Fi 6.信號不會中斷。對自動駕駛汽車、醫療監控、智能制造等要求嚴格的5G該功能對于應用至關重要，必須保證室內外連接不間斷，實現無縫操作。Wi-Fi據聯盟報道，2021年63%的移動流量被轉移到Wi-Fi，這表明近三分之二的移動通信會話使用Wi-Fi保持移動設備連接的熱點。隨著5G如果繼續推廣，這個數字只會上升。

Wi-Fi 6/6E對設計師來說更具挑戰性

從設計的角度來看，功能的增加取決于復雜性的增加Wi-Fi 5升級到Wi-Fi 對任何工程師來說都是一個艱難的過渡。例如，MU-MIMO功能在Wi-Fi 從單向運行到雙向運行，設計師必須處理上下鏈路功能。同樣，Wi-Fi 5采用單用戶正交頻分（OFDM）時，Wi-Fi 66升級到多用戶格式（OFDMA），這可能更難有效管理。

但對于移動系統的設計師來說，最大的挑戰可能是升級到高級正交幅度調制（QAM）和帶寬。從Wi-Fi 5的256 QAM轉換為Wi-Fi 6的1024 QAM，吞吐量較高，容量可增加25%，每個符號有10位而不是8位。此外，最大信道帶寬為80 MHz增加到160 MHz，頻段擴展到7.125 GHz，對系統的射頻部分提出了更高的性能要求。可能需要更高的技術專長才能獲得適當?shù)男阅芩�平�?/p>

Wi-Fi 6無線高速互聯網連接

即使條件好，射頻優化也很難出名，但Wi-Fi 6的嚴格要求使這種優化更具挑戰性。它們的容忍度較小，所以即使是小的調整也會顯著改變整個系列Wi-Fi信號、性能和能效。

為了避免復雜的射頻優化問題，設計團隊使用前端模塊（FEM）預集成射頻產品節省時間和精力。前端模塊是專門為完善射頻鏈而設計的解決方案。前端模塊位于天線和無線系統的連接器上（SoC）它是一種特殊的解決方案，可以改善射頻鏈，提高整體性能。在高端移動Wi-Fi 6/6E在系統中，它是設計組成部分。

前端模塊的優點

在實現更好設計的同時，前端模塊可以節省時間。所有產品都提供了高度集成的小解決方案，因此設計速度更快。單個前端模塊部件的靈活性意味著射頻鏈的每一段都可以得到充分優化。集成射頻放大器可以在不顯著影響噪聲性能的情況下增強微弱的輸入信號，因此射頻鏈更敏感，可以更好地選擇多個輸入信號。在傳輸（TX）端，恩智浦FEMS以高效的方式提高正在傳輸?shù)男盘?hào)的功率電平，從而顯著提高上行鏈路的性能，擴大傳輸范圍。

一群學生在便攜式設備上體驗Wi-Fi 6/6E

恩智浦率先從雙前端模塊遷移到單前端模塊

Wi-Fi 6/6E第一批前端模塊，包括恩智浦提供的前端模塊，都是雙前端模塊。每個前端模塊配備兩個單片前端模塊IC。例如，我們?cè)?020年年中推出WLAN8101x兩個前端將是系列IC放入規格為3 x 4 mm的QFN封裝中。

然而，射頻設計不會長期停滯不前，我們的工程師一直在努力超越自己。WLAN8101x僅僅八個月后，我們就取得了新的突破，率先推出了單通道Wi-Fi 6E前端模塊。WLAN7205C專為智能手機設計，是業內首批單通道Wi-Fi 6解決方案，采用2 x 2 mm QFN包裝提供單片集成功率放大器（PA）、開關和低噪聲放大器（LNA）。

雙重包裝需要更大的包裝IC WLAN8101x相比，單IC WLAN7205C它可以放置在離天線更近的地方。這減少了前端模塊后的布線損耗，提高了性能。PA低損耗后可提供優異的發射效率，LNA以前的低損耗可以最大限度地提高接收靈敏度。更靠近天線的位置還可以提高射程，延長電池壽命，實現更快的數據傳輸。

另一個恩智浦率先完成的結果

現在，恩智浦已經推出WLAN7207C（5-7 GHz）和WLAN7207H（2.4 GHz和藍牙)，將單個前端模塊提升到新的水平。這些完全集成的前端模塊優化了新的智能手機，提供了高線性，支持低功耗模式。它們不需要外部匹配的部件，設計更緊湊，更經濟，更容易完成。它們?yōu)槊總�(gè)頻段提供三種類型Tx工作模式可以更好地微調效果，還可以提供兩種Rx工作模式，可在LNA增益步進在模式和旁路模式之間實現。更重要的是，它們采用了小包裝。WTransphorm代理LAN7207C采用2 x 2 mm HWFLGA16封裝，而WLAN7207H采用HFCPLGA18包裝尺寸只有2.4 x 2.0 mm。

還有恩智浦Wi-Fi前端模塊相同，WLAN7207x該系列先的系列Qubic SiGe：C BiCMOS技術生產，工作效率很高，有助于保證Wi-Fi噪聲、失真和雜散信號的信號衰減最小。

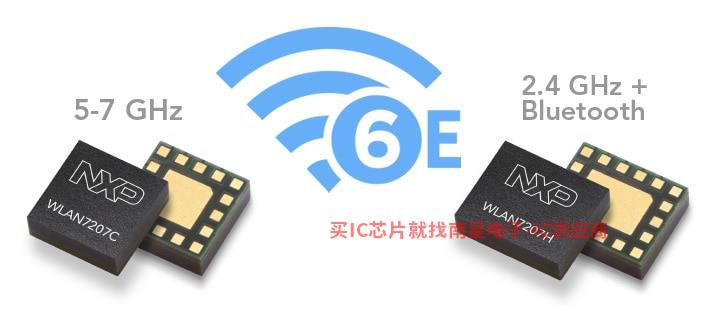

恩智浦用于移動應用WLAN7207C和WLAN7207H產品增強Wi-Fi 6/6E性能

智能手機體驗更好

集成了WLAN7207x智能手機系列將得到改進Wi-Fi性能對電池壽命影響不大。信號保持線性，易于管理，可以提高數據速率，延長覆蓋范圍。這將轉化為更連續的體驗，因?yàn)橐曨l通話需要更可靠的連接。同時，射頻鏈的高效率意味著性能的提高對電池壽命影響不大。

Wi-Fi 7展望

WLAN7207x該系列反映了高性能射頻設計的最新能力，但也讓開發人員為未來的發展做好了準備。IEEE已經在研究Wi-Fi 7（802.11be），Wi-Fi聯盟預測Wi-Fi 7最早將于2023年開始使用。Wi-Fi 7有望在Wi-Fi 6和Wi-Fi 6E在成功的基礎上，以更先進的方式進一步發展(2.4/5/6 GHz）使用三個頻段。因此，支持Wi-Fi 6/6E的WLAN7207系列過渡很快Wi-Fi 7設計的天然橋梁。

采取下一步行動

如需了解恩智浦Wi-Fi 6/6E特別是解決方案WLAN7207x，請?jiān)L問WLAN前端IC模塊專用頁面。

作者：

Rick van Kemenade

恩智浦半導體營銷經理

Rick作為恩智浦智能天線解決方案產品系列的營銷經理，負責恩智浦高度集成的5G和Wi-Fi 6射頻前端IC基礎設施和移動市場的產品組合。
